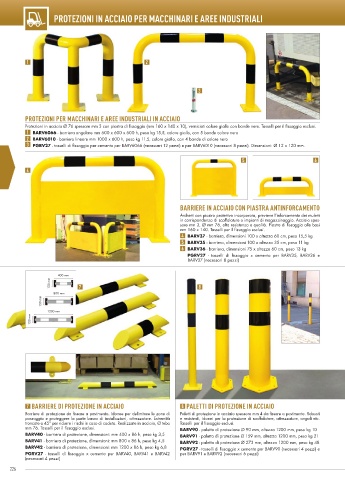

Page 226 - Catalogo 58

PROTEZIONI IN ACCIAIO PER MACCHINARI E AREE INDUSTRIALI

1 2

3

PROTEZIONI PER MACCHINARI E AREE INDUSTRIALI IN ACCIAIO
Protezioni in acciaio Ø 76 spessore mm 3 con piastra di fi ssaggio (mm 160 x 140 x 10), verniciati colore giallo con bande nere. Tasselli per il fi ssaggio esclusi.
1 BARV6066 - barriera angolare mm 600 x 600 x 600 h, peso kg 15,5, colore giallo, con 5 bande colore nero
2 BARV6010 - barriera lineare mm 1000 x 600 h, peso kg 11,5, colore giallo, con 4 bande di colore nero
3 PGRV27 - tasselli di fissaggio per cemento per BARV6066 (necessari 12 pezzi) e per BARV6010 (necessari 8 pezzi). Dimensioni: Ø 12 x 120 mm.

5 6
4

BARRIERE IN ACCIAIO CON PIASTRA ANTINFORCAMENTO
Archetti con piastra protettiva incorporata, previene l’inforcamento dei muletti
in corrispondenza di scaffalature o impianti di magazzinaggio. Acciaio spes-
sore mm 3, Ø mm 76, alta resistenza e qualità. Piastre di fi ssaggio alle basi
mm 160 x 140. Tasselli per il fi ssaggio esclusi.
4 BARV37 - barriera, dimensioni 100 x altezza 60 cm, peso 15,5 kg
5 BARV35 - barriera, dimensioni 100 x altezza 35 cm, peso 11 kg
6 BARV36 - barriera, dimensioni 75 x altezza 60 cm, peso 13 kg
PGRV27 - tasselli di fissaggio x cemento per BARV35, BARV36 e
BARV37 (necessari 8 pezzi)

400 mm
130 mm 7 8
800 mm
130 mm

1200 mm
130 mm

7 BARRIERE DI PROTEZIONE IN ACCIAIO 8 PALETTI DI PROTEZIONE IN ACCIAIO
Barriere di protezione da fi ssare a pavimento. Idonee per delimitare le zone di Paletti di protezione in acciaio spessore mm 4 da fi ssare a pavimento. Robusti
passaggio e proteggere la parte bassa di installazioni, attrezzature. Estremità e resistenti, idonei per la protezione di scaffalature, attrezzature, angoli etc.
troncate a 45° per ridurre i rischi in caso di caduta. Realizzate in acciaio, Ø tubo Tasselli per il fi ssaggio esclusi.
mm 76. Tasselli per il fi ssaggio esclusi. BARV90 - paletto di protezione Ø 90 mm, altezza 1200 mm, peso kg 10
BARV40 - barriera di protezione, dimensioni: mm 400 x 86 h, peso kg 3,5 BARV91 - paletto di protezione Ø 159 mm, altezza 1200 mm, peso kg 21
BARV41 - barriera di protezione, dimensioni: mm 800 x 86 h, peso kg 4,5 BARV92 - paletto di protezione Ø 273 mm, altezza 1200 mm, peso kg 48
BARV42 - barriera di protezione, dimensioni: mm 1200 x 86 h, peso kg 6,8 PGRV27 - tasselli di fissaggio x cemento per BARV90 (necessari 4 pezzi) e
PGRV27 - tasselli di fissaggio x cemento per BARV40, BARV41 e BARV42 per BARV91 e BARV92 (necessari 6 pezzi)
(necessari 4 pezzi)
226 227
