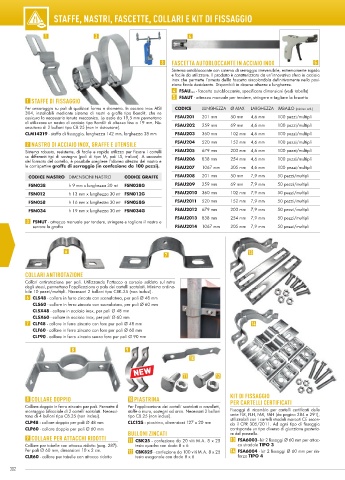

Page 302 - Catalogo 58

STAFFE, NASTRI, FASCETTE, COLLARI E KIT DI FISSAGGIO

1 2 4

3 FASCETTA AUTOBLOCCANTE IN ACCIAIO INOX 5
Sistema autobloccante con sistema di serraggio irreversibile, estremamente rapido
e facile da utilizzare. Il prodotto è caratterizzato da un’innovativa sfera in acciaio
inox che permette l’arresto dellla fascetta vincolandola defi nitivamente nella posi-
zione fi nale desiderata. Disponibili in diverse altezze e lunghezze.
4 FSAU... - fascetta autobloccante, specificare dimensioni (vedi tabella)
1 STAFFE DI FISSAGGIO 5 FSAUT - attrezzo manuale per tendere, stringere e tagliare la fascetta
Per ancoraggio su pali di qualsiasi forma e diametro. In acciaio inox AISI CODICE LUNGHEZZA Ø MAX LARGHEZZA IMBALLO (minimo ord.)
304, installabili mediante sistema di nastri e graffe tipo Band-It, che ne
assicura la necessaria tenuta meccanica. Le asole da 19,5 mm permettono FSAU201 201 mm 50 mm 4,6 mm 100 pezzi/multipli
di utilizzare un nastro di acciaio tipo Band-It di altezza fi no a 19 mm. Ne- FSAU202 259 mm 69 mm 4,6 mm 100 pezzi/multipli
cessitano di 2 bulloni tipo CB.25 (non in dotazione).
CLM14219 - staffa di fissaggio, lunghezza 142 mm, larghezza 38 mm FSAU203 360 mm 102 mm 4,6 mm 100 pezzi/multipli
2 NASTRO DI ACCIAIO INOX, GRAFFE E UTENSILE FSAU204 520 mm 152 mm 4,6 mm 100 pezzi/multipli
Sistema robusto, resistente, di facile e rapido utilizzo per fi ssare i cartelli FSAU205 679 mm 203 mm 4,6 mm 100 pezzi/multipli
su differenti tipi di sostegno (pali di tipo M, pali LS, tralicci). A seconda FSAU206 838 mm 254 mm 4,6 mm 100 pezzi/multipli
del formato del cartello, è possibile scegliere l’idonea altezza del nastro e
le corrispettive graffe di serraggio (in confezione da 100 pezzi). FSAU207 1067 mm 305 mm 4,6 mm 100 pezzi/multipli

CODICE NASTRO DIMENSIONI NASTRO CODICE GRAFFE FSAU208 201 mm 50 mm 7,9 mm 50 pezzi/multipli
FSN038 h 9 mm x lunghezza 30 mt FSN038G FSAU209 259 mm 69 mm 7,9 mm 50 pezzi/multipli
FSN012 h 13 mm x lunghezza 30 mt FSN012G FSAU2010 360 mm 102 mm 7,9 mm 50 pezzi/multipli
FSN058 h 16 mm x lunghezza 30 mt FSN058G FSAU2011 520 mm 152 mm 7,9 mm 50 pezzi/multipli
FSN034 h 19 mm x lunghezza 30 mt FSN034G FSAU2012 679 mm 203 mm 7,9 mm 50 pezzi/multipli
FSAU2013 838 mm 254 mm 7,9 mm 50 pezzi/multipli
3 FSNUT - attrezzo manuale per tendere, stringere e tagliare il nastro e
serrare la graffa FSAU2014 1067 mm 305 mm 7,9 mm 50 pezzi/multipli

6 13
7

COLLARI ANTIROTAZIONE
Collari antirotazione per pali. Utilizzando l’attacco a corsoio saldato sul retro
degli stessi, permettono l’applicazione a palo dei cartelli scatolati. Minimo ordina-
bile 10 pezzi/multipli. Necessari 2 bulloni tipo CBK.25 (non inclusi).
6 CLS48 - collare in ferro zincato con scanalatura, per pali Ø 48 mm
CLS60 - collare in ferro zincato con scanalatura, per pali Ø 60 mm
CLSX48 - collare in acciaio inox, per pali Ø 48 mm
CLSX60 - collare in acciaio inox, per pali Ø 60 mm
7 CLF48 - collare in ferro zincato con foro per pali Ø 48 mm 14
CLF60 - collare in ferro zincato con foro per pali Ø 60 mm
CLF90 - collare in ferro zincato senza foro per pali Ø 90 mm

8 9
10 10

11 12

8 COLLARE DOPPIO 10 PIASTRINA KIT DI FISSAGGIO
PER CARTELLI CERTIFICATI
Collare doppio in ferro zincato per pali. Permette il Per l’applicazione dei cartelli scatolati a cavalletti,
montaggio bifacciale di 2 cartelli scatolati. Necessi- staffe a muro, sostegni ad arco. Necessari 2 bulloni Fissaggi di ricambio per cartelli certifi cati delle
tano di 4 bulloni tipo CB.25 (non inclusi). tipo CB.25 (non inclusi). serie FLR, FLH, FAR, FAH (da pagina 284 a 291),
utilizzabili con i cartelli stradali marcati CE secon-
CLP48 - collare doppio per pali Ø 48 mm CLC125 - piastrina, dimensioni 127 x 20 mm do il CPR 305/2011. Ad ogni tipo di fi ssaggio
CLP60 - collare doppio per pali Ø 60 mm BULLONI ZINCATI corrisponde un tipo diverso di giunzione posterio-
9 COLLARE PER ATTACCHI RIDOTTI re del pannello.
11 CBK25 - confezione da 20 viti M.A. 8 x 25 13 FSA6003 - kit 2 fissaggi Ø 60 mm per attac-
Collare per tabelle con attacco ridotto (pag. 287). testa quadra con dado 8 x 6 co stradale TIPO 3
Per pali Ø 60 mm, dimensioni 10 x 2 cm. 12 CBK825 - confezione da 100 viti M.A. 8 x 25 14 FSA6004 - kit 2 fissaggi Ø 60 mm per rin-
CLR60 - collare per tabelle con attacco ridotto testa esagonale con dado 8 x 6 forzo TIPO 4
