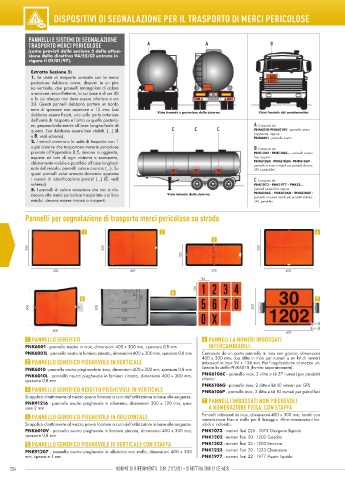

Page 334 - Catalogo 58

DISPOSITIVI DI SEGNALAZIONE PER IL TRASPORTO DI MERCI PERICOLOSE

PANNELLI E SISTEMI DI SEGNALAZIONE
TRASPORTO MERCI PERICOLOSE A A B
(come previsti dalla sezione 5 della attua-
zione della direttiva 94/55/CE entrata in
vigore il 01/01/97).
Estratto Sezione 5:
1. Le unità di trasporto caricate con le merci
pericolose debbono avere, disposti in un pia-
no verticale, due pannelli rettangolari di colore
arancione retro-rifl ettente, la cui base è di cm 40
e la cui altezza non deve essere inferiore a cm
30. Questi pannelli debbono portare un bordo
nero di spessore non superiore a 15 mm. Essi Vista frontale e posteriore della cisterna Vista frontale del semirimorchio
debbono essere fi ssati, uno sulla parte anteriore
dell’unità di trasporto e l’altro su quella posterio-
re, perpendicolarmente all’asse longitudinale di A Composto da:
questa. Essi debbono essere ben visibili. (...) (A C C C PNK6010-PNK6010V - pannello neutro
e B: vedi schema). pieghevole, oppure
PNK6001 - pannello neutro
2. I veicoli cisterna o le unità di trasporto con 1
o più cisterne che trasportano materie pericolose B Composto da:
previste all’Appendice B.5, devono in aggiunta, PNK1202 - PNK1203... - pannelli numeri
esporre sul lato di ogni cisterna o scomparto, fi ssi, oppure
chiaramente visibile e parallelo all’asse longitudi- PNK6106C - PNK6106G - PNK6106P -
pannello a numeri mobili per prodotti chimici,
nale del veicolo, pannelli colore arancio (...). Su GPL o petroliferi.
questi pannelli color arancio dovranno apparire
i numeri di identifi cazione previsti (...) (C: vedi C Composto da:
schema). PNK1073 - PNK1977 - PNK12.. -
8. I pannelli di colore arancione che non si rife- pannelli numeri fi ssi oppure
riscono alle merci pericolose trasportate o ai loro Vista laterale della cisterna PNK6106C - PNK6106G - PNK6106P -
pannello a numeri mobili per prodotti chimici,
residui, devono essere rimossi o ricoperti. GPL, petroliferi.
Pannelli per segnalazione di trasporto merci pericolose su strada

1 2 4
3
300 300 300
120

400 400 300 400
94

6 134
81
5 150 7
202
300 300 255 300
202
400
400
1 PANNELLO GENERICO 6 PANNELLI A NUMERI IMBOSSATI
PNK6001 - pannello neutro in inox, dimensioni 400 x 300 mm, spessore 0,8 mm INTERCAMBIABILI
PNK6001L - pannello neutro in lamiera zincata, dimensioni 400 x 300 mm, spessore 0,8 mm Composto da un porta pannello in inox con gancio, dimensioni
2 PANNELLO GENERICO PIEGHEVOLE IN VERTICALE 400 x 300 mm; due slitte in inox per numeri e un kit di numeri
imbossati in inox 94 x 134 mm. Per l’applicazione al mezzo uti-
PNK6010 - pannello neutro pieghevole in inox, dimensioni 400 x 300 mm, spessore 0,8 mm lizzare la staffa PNK6018 (fornita separatamente).
PNK6010L - pannello neutro pieghevole in lamiera zincata, dimensioni 400 x 300 mm, PNK6106C - pannello inox, 2 slitte e kit 27 numeri per prodotti
spessore 0,8 mm chimici
3 PANNELLO GENERICO RIDOTTO PIEGHEVOLE IN VERTICALE PNK6106G - pannello inox, 2 slitte e kit 10 numeri per GPL
PNK6106P - pannello inox, 2 slitte e kit 10 numeri per petroliferi
Si applica direttamente al mezzo previa foratura a cura dell’utilizzatore in base alle esigenze. 7 PANNELLI IMBOSSATI NON PIEGHEVOLI
PNK91216 - pannello neutro pieghevole in alluminio, dimensioni 300 x 120 mm, spes-
sore 2 mm A NUMERAZIONE FISSA, CON STAFFA
4 PANNELLO GENERICO PIEGHEVOLE IN ORIZZONTALE Pannelli imbossati in inox, dimensioni 400 x 300 mm, forniti con
numerazione fi ssa e staffa per il fi ssaggio. Altre numerazioni for-
Si applica direttamente al mezzo previa foratura a cura dell’utilizzatore in base alle esigenze. nibili a richiesta.
PNK6010V - pannello neutro pieghevole in lamiera zincata, dimensioni 400 x 300 mm, PNK1073 - numeri fissi 225 - 1073 Ossigeno liquido
spessore 0,8 mm PNK1202 - numeri fissi 30 - 1202 Gasolio
5 PANNELLO GENERICO PIEGHEVOLE IN VERTICALE CON STAFFA PNK1203 - numeri fissi 33 - 1203 Benzina
PNK91207 - pannello neutro pieghevole in alluminio con staffa, dimensioni 400 x 300 PNK1223 - numeri fissi 30 - 1223 Cherosene
mm, spessore 1 mm PNK1977 - numeri fissi 22 - 1977 Azoto liquido

334 NORME DI RIFERIMENTO: D.M. 21/12/01 DIRETTIVA 2001/7 CE ADR 335
