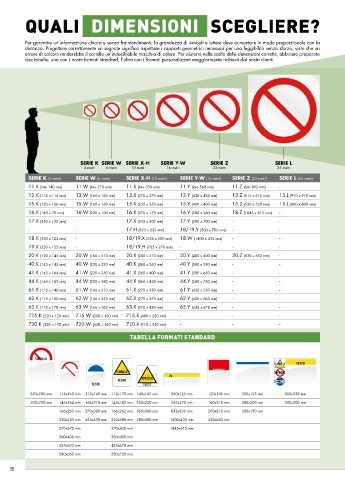

QUALI DIMENSIONI SCEGLIERE?

Per garantire un’informazione chiara e senza fraintendimenti, la grandezza di simboli e lettere deve aumentare in modo proporzionale con la
distanza. Progettare correttamente un segnale significa rispettare i rapporti geometrici necessari per una leggibilità senza sforzo, visto che un
errore di calcolo renderebbe il cartello un’indecifrabile macchia di colore. Per aiutarvi nella scelta delle dimensioni corrette, abbiamo preparato
due tabelle: una con i nostri formati standard, l’altra con i formati personalizzati maggiormente richiesti dai nostri clienti.

SERIE K SERIE W SERIE X-H SERIE Y-W SERIE Z SERIE L
4 metri 6 metri 10 metri 16 metri 23 metri 35 metri
SERIE K (4 metri) SERIE W (6 metri) SERIE X-H (10 metri) SERIE Y-W (16 metri) SERIE Z (23 metri) SERIE L (35 metri)
11.K (lato 140 mm) 11.W (lato 210 mm) 11.X (lato 350 mm) 11.Y (lato 560 mm) 11.Z (lato 812 mm) -
13.K (115 x 115 mm) 13.W (166 x 166 mm) 13.X (270 x 270 mm) 13.Y (435 x 435 mm) 13.Z (615 x 615 mm) 13.L (910 x 910 mm)
15.K (120 x 120 mm) 15.W (160 x 160 mm) 15.X (250 x 250 mm) 15.Y (400 x 400 mm) 15.Z (530 x 530 mm) 15.L (800 x 800 mm)
16.K (140 x 70 mm) 16.W (220 x 100 mm) 16.X (370 x 170 mm) 16.Y (580 x 260 mm) 18.Z (1845 x 615 mm) -
17.K (350 x 125 mm) - 17.X (333 x 500 mm) 17.Y (500 x 700 mm) - -
- - 17.H (833 x 333 mm) 18/19.Y (500 x 700 mm) - -
18.K (350 x 125 mm) - 18/19.X (333 x 500 mm) 18.W (1400 x 435 mm) - -
19.K (350 x 125 mm) - 18/19.H (765 x 270 mm) - - -
20.K (120 x 145 mm) 20.W (160 x 210 mm) 20.X (250 x 310 mm) 20.Y (400 x 500 mm) 20.Z (530 x 652 mm) -
40.K (145 x 145 mm) 40.W (220 x 220 mm) 40.X (360 x 360 mm) 40.Y (580 x 580 mm) - -
41.K (145 x 164 mm) 41.W (220 x 250 mm) 41.X (360 x 400 mm) 41.Y (580 x 650 mm) - -
44.K (145 x 182 mm) 44.W (220 x 280 mm) 44.X (360 x 450 mm) 44.Y (580 x 730 mm) - -
61.K (115 x 140 mm) 61.W (166 x 210 mm) 61.X (270 x 330 mm) 61.Y (435 x 530 mm) - -
62.K (115 x 160 mm) 62.W (166 x 233 mm) 62.X (270 x 370 mm) 62.Y (435 x 603 mm) - -
63.K (115 x 178 mm) 63.W (166 x 262 mm) 63.X (270 x 430 mm) 63.Y (435 x 678 mm) - -
715.K (220 x 120 mm) 715.W (300 x 160 mm) 715.X (480 x 250 mm) - - -
720.K (320 x 120 mm) 720.W (440 x 160 mm) 720.X (710 x 250 mm) - - -
TABELLA FORMATI STANDARD

SIMBOLO
SIMBOLO TESTO
SIMBOLO SIMBOLO
SIMBOLO SIMBOLO TESTO SIMBOLO TESTO
TESTO TESTO SIMBOLO
TESTO SIMBOLO TESTO TESTO SIMBOLO TESTO
TESTO TESTO
333x500 mm 115x160 mm 115x140 mm 115x178 mm 145x145 mm 350x125 mm 120x145 mm 350x125 mm 500x333 mm
500x700 mm 145x164 mm 166x210 mm 145x182 mm 220x220 mm 765x270 mm 160x210 mm 300x200 mm 300x200 mm
166x233 mm 270x330 mm 166x262 mm 360x360 mm 833x333 mm 250x310 mm 200x150 mm
220x250 mm 435x530 mm 220x280 mm 580x580 mm 1400x435 mm 530x652 mm
270x370 mm 270x430 mm 1845x615 mm
360x400 mm 360x450 mm
435x603 mm 435x678 mm
580x650 mm 580x730 mm

18
