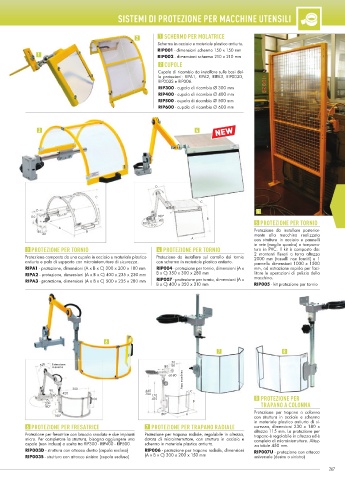

SISTEMI DI PROTEZIONE PER MACCHINE UTENSILI

2 1 SCHERMO PER MOLATRICE
Schermo in acciaio e materiale plastico antiurto.
RIP001 - dimensioni schermo 150 x 150 mm
1 RIP002 - dimensioni schermo 210 x 210 mm
2 CUPOLE
Cupola di ricambio da installare sulle basi del-
le protezioni: RIPA1, RIPA2, RIPA3, RIP003D,
RIP003S e RIP006.
RIP300 - cupola di ricambio Ø 300 mm
RIP400 - cupola di ricambio Ø 400 mm
RIP500 - cupola di ricambio Ø 500 mm
RIP600 - cupola di ricambio Ø 600 mm

3 4

D
C
C
D 5
110 180° B
40
80 5 PROTEZIONE PER TORNIO
A 110
80 B Protezione da installare posterior-
40 mente alla macchina realizzata
A con struttura in acciaio e pannelli
in rete (maglia quadra) a tampona-
3 PROTEZIONE PER TORNIO 4 PROTEZIONE PER TORNIO tura in PVC. Il kit è composto da:
2 montanti fi ssati a terra altezza
Protezione composta da una cupola in acciaio e materiale plastico Protezione da installare sul carrello del tornio 2000 mm (tasselli non forniti) e 1
antiurto e palo di supporto con microinterruttore di sicurezza. con schermo in materiale plastico antiurto. pannello dimensioni 1000 x 1500
RIPA1 - protezione, dimensioni (A x B x C) 300 x 200 x 180 mm RIP004 - protezione per tornio, dimensioni (A x mm, ad estrazione rapida per faci-
RIPA2 - protezione, dimensioni (A x B x C) 400 x 235 x 230 mm B x C) 350 x 300 x 280 mm litare le operazioni di pulizia della
macchina.
RIPA3 - protezione, dimensioni (A x B x C) 500 x 235 x 280 mm RIP007 - protezione per tornio, dimensioni (A x
B x C) 400 x 350 x 310 mm RIP005 - kit protezione per tornio

6
7 8

30
550
550 Estensione 60
Estensione
massima
massima
massima 80
40
Asse mandrino
60-80
300
90 440 C
80 420 700 170 8 PROTEZIONE PER
15- 200 430 B
200 TRAPANO A COLONNA
180°
Protezione per trapano a colonna
180° 180° A con struttura in acciaio e schermo
in materiale plastico antiurto di si-
6 PROTEZIONE PER FRESATRICE 7 PROTEZIONE PER TRAPANO RADIALE curezza, dimensioni 230 x 180 x
altezza 115 mm. La protezione per
Protezione per fresatrice con braccio snodato e due impianti Protezione per trapano radiale, regolabile in altezza, trapano è regolabile in altezza ed è
micro. Per completare la struttura, bisogna aggiungere una dotata di microinterruttore, con struttura in acciaio e completa di microinterruttore. Altez-
cupola (non inclusa) a scelta tra RIP300 - RIP400 - RIP500. schermo in materiale plastico antiurto. za totale 450 mm.
RIP003D - struttura con attacco destro (cupola esclusa) RIP006 - protezione per trapano radiale, dimensioni RIP007U - protezione con attacco
RIP003S - struttura con attacco sinistro (cupola esclusa) (A x B x C) 300 x 200 x 150 mm universale (destro o sinistro)
267
