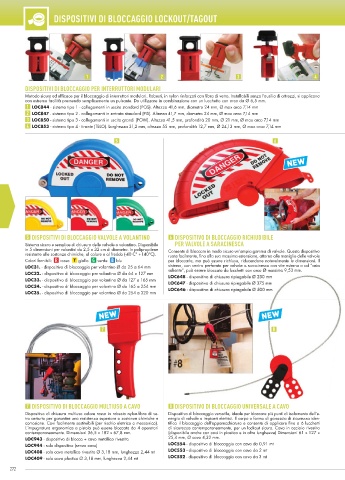

Page 272 - Catalogo 58

DISPOSITIVI DI BLOCCAGGIO LOCKOUT/TAGOUT

1 2 3 4

DISPOSITIVI DI BLOCCAGGIO PER INTERRUTTORI MODULARI
Metodo sicuro ed efficace per il bloccaggio di interruttori modulari. Robusti, in nylon rinforzati con fi bra di vetro. Installabili senza l’ausilio di attrezzi, si applicano
con estrema facilità premendo semplicemente un pulsante. Da utilizzare in combinazione con un lucchetto con arco da Ø 6,5 mm.
1 LOC844 - sistema tipo 1 - collegamenti in uscita standard (POS). Altezza 41,6 mm, diametro 24 mm, Ø max arco 7,14 mm
2 LOC847 - sistema tipo 2 - collegamenti in entrata standard (PIS). Altezza 41,7 mm, diametro 24 mm, Ø max arco 7,14 mm
3 LOC850 - sistema tipo 3 - collegamenti in uscita grandi (POW). Altezza 41,5 mm, profondità 20 mm, Ø 21 mm, Ø max arco 7,14 mm
4 LOC853 - sistema tipo 4 - tirante (TBLO). Larghezza 31,2 mm, altezza 55 mm, profondità 12,7 mm, Ø 24,13 mm, Ø max arco 7,14 mm

5 6

5 DISPOSITIVI DI BLOCCAGGIO VALVOLE A VOLANTINO 6 DISPOSITIVO DI BLOCCAGGIO RICHIUDIBILE
Sistema sicuro e semplice di chiusura delle valvole a volantino. Disponibile PER VALVOLE A SARACINESCA
in 5 dimensioni per volantini da 2,5 a 32 cm di diametro. In polipropilene Consente di bloccare in modo sicuro un’ampia gamma di valvole. Questo dispositivo
resistente alle sostanze chimiche, al calore e al freddo (-40 C° +140°C). ruota facilmente, fi no alla sua massima estensione, attorno alle maniglie delle valvole
per bloccarle, ma può essere richiuso, riducendone notevolmente le dimensioni. Il
Colori fornibili: R rosso Y giallo G verde B blu per bloccarle, ma può essere richiuso, riducendone notevolmente le dimensioni. Il
sistema, con centro perforato per valvole a saracinesca con vite esterna o ad “asta
LOC31. - dispositivo di bloccaggio per volantino Ø da 25 a 64 mm sistema, con centro perforato per valvole a saracinesca con vite esterna o ad “asta
saliente”, può essere bloccato da lucchetti con arco Ø massimo 9,53 mm.
saliente”, può essere bloccato da lucchetti con arco Ø massimo 9,53 mm.
LOC32. - dispositivo di bloccaggio per volantino Ø da 64 a 127 mm LOC648 - dispositivo di chiusura ripiegabile Ø 230 mm
- dispositivo di chiusura ripiegabile Ø 230 mm
LOC33. - dispositivo di bloccaggio per volantino Ø da 127 a 165 mm LOC647 - dispositivo di chiusura ripiegabile Ø 375 mm
- dispositivo di chiusura ripiegabile Ø 375 mm
LOC34. - dispositivo di bloccaggio per volantino Ø da 165 a 254 mm
- dispositivo di chiusura ripiegabile Ø 500 mm
LOC35. - dispositivo di bloccaggio per volantino Ø da 254 a 320 mm LOC646 - dispositivo di chiusura ripiegabile Ø 500 mm
7 8

7 DISPOSITIVO DI BLOCCAGGIO MULTIUSO A CAVO 8 DISPOSITIVO DI BLOCCAGGIO UNIVERSALE A CAVO
Dispositivo di chiusura multiuso colore rosso in robusto nylon-fi bra di ve- Dispositivo di bloccaggio versatile, ideale per bloccare più punti di isolamento dell’e-
tro antiurto per garantire una resistenza superiore a sostanze chimiche e nergia di valvole o impianti elettrici. Il corpo a forma di ganascia di sicurezza iden-
corrosione. Cavi facilmente sostituibili (per rischio elettrico o meccanico). tifi ca il bloccaggio dell’apparecchiatura e consente di applicare fi no a 6 lucchetti
L’impugnatura ergonomica a pistola può essere bloccata da 4 operatori di sicurezza contemporaneamente, per un lockout sicuro. Cavo in acciaio rivestito
contemporaneamente. Dimensioni 36,5 x 182 x 67,8 mm. (disponibile anche con cavi in plastica e in altre lunghezze) Dimensioni 61 x 127 x
LOC943 - dispositivo di blocco + cavo metallico rivestito 25,4 mm, Ø cavo 4,32 mm.
LOC944 - solo dispositivo (senza cavo) LOC554 - dispositivo di bloccaggio con cavo da 0,91 mt
LOC408 - solo cavo metallico rivestito Ø 3,18 mm, lunghezza 2,44 mt LOC553 - dispositivo di bloccaggio con cavo da 2 mt
LOC409 - solo cavo plastico Ø 3,18 mm, lunghezza 2,44 mt LOC552 - dispositivo di bloccaggio con cavo da 3 mt
