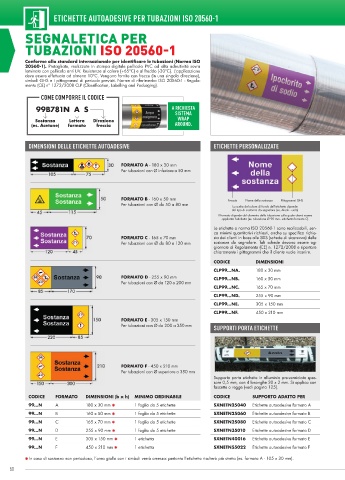

Page 50 - Catalogo 59 Light Edition

ETICHETTE AUTOADESIVE PER TUBAZIONI ISO 20560-1

SEGNALETICA PER
TUBAZIONI ISO 20560 1

Conforme allo standard internazionale per identificare le tubazioni (Norma ISO
20560-1). Pretagliate, realizzate in stampa digitale pellicola PVC ad alta adesitività sovra
laminato con pellicola anti UV. Resistenze al calore (+65°C) e al freddo (-30°C). L’applicazione
deve essere effettuata ad almeno 10°C. Vengono fornite con frecce (in una singola direzione),
simboli GHS e i pittogrammi di pericolo previsti. Norme di riferimento: ISO 20560-1 - Regola-
mento (CE) n° 1272/2008 CLP (Classifi cation, Labelling and Packaging).

COME COMPORRE IL CODICE
99B781N A S A RICHIESTA
SISTEMA
Sostanza Lettera Direzione WRAP
(es. Acetone) formato freccia AROUND.

DIMENSIONI DELLE ETICHETTE AUTOADESIVE ETICHETTE PERSONALIZZATE

FORMATO A - 180 x 30 mm
Per tubazioni con Ø inferiore a 50 mm

FORMATO B - 160 x 50 mm Freccia Nome della sostanza Pittogrammi GHS
Per tubazioni con Ø da 50 a 80 mm La scelta del colore di fondo dell’etichetta dipende
dal tipo di sostanza da segnalare (es. Alcali - viola)
Il formato dipende dal diametro della tubazione sulla quale dovrà essere
applicata l’etichetta (es. tubazione Ø 90 mm - etichetta formato C)
Le etichette a norma ISO 20560-1 sono realizzabili, sen-
za minimi quantitativi richiesti, anche su specifi ca richie-
FORMATO C - 165 x 70 mm sta dei clienti in base alle SDS (schede di sicurezza) delle
Per tubazioni con Ø da 80 a 120 mm sostanze da segnalare. Tali schede devono essere ag-
giornate al Regolamento (CE) n. 1272/2008 e riportare
chiaramente i pittogrammi che il cliente vuole inserire.
CODICE DIMENSIONI
CLP99...NA. 180 x 30 mm
FORMATO D - 255 x 90 mm CLP99...NB. 160 x 50 mm
Per tubazioni con Ø da 120 a 200 mm
CLP99...NC. 165 x 70 mm
CLP99...ND. 255 x 90 mm
CLP99...NE. 305 x 150 mm
CLP99...NF. 450 x 210 mm
FORMATO E - 305 x 150 mm
Per tubazioni con Ø da 200 a 350 mm SUPPORTI PORTA ETICHETTE

FORMATO F - 450 x 210 mm
Per tubazioni con Ø superiore a 350 mm
Supporto porta etichette in alluminio pre-verniciato spes-
sore 0,5 mm, con 4 losanghe 20 x 2 mm. Si applica con
fascette o regge (vedi pagina 125).
CODICE FORMATO DIMENSIONI (b x h) MINIMO ORDINABILE CODICE SUPPORTO ADATTO PER
99...N A 180 x 30 mm 1 foglio da 5 etichette SXNETN25040 Etichette autoadesive formato A
99...N B 160 x 50 mm 1 foglio da 5 etichette SXNETN25060 Etichette autoadesive formato B
99...N C 165 x 70 mm 1 foglio da 5 etichette SXNETN25080 Etichette autoadesive formato C
99...N D 255 x 90 mm 1 foglio da 5 etichette SXNETN35010 Etichette autoadesive formato D
99...N E 305 x 150 mm 1 etichetta SXNETN40016 Etichette autoadesive formato E
99...N F 450 x 210 mm 1 etichetta SXNETN55022 Etichette autoadesive formato F
In caso di sostanza non pericolosa, l’area gialla con i simboli verrà omessa: pertanto l’etichetta risulterà più stretta (es. formato A - 105 x 30 mm).
50 51
