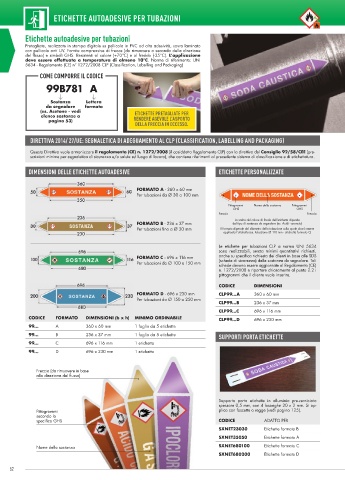

Page 52 - Catalogo 59 Light Edition

ETICHE TTE AUTOADESIVE PER TUBAZIONI

Etichette autoadesive per tubazioni
Pretagliate, realizzate in stampa digitale su pellicola in PVC ad alta adesività, sovra laminato
con pellicola anti UV. Fornite comprensive di frecce (da rimuovere a seconda della direzione
del fl usso) e simboli GHS. Resistenti al calore (+70°C) e al freddo (-35°C). L’applicazione
deve essere effettuata a temperatura di almeno 10°C. Norme di riferimento: UNI
5634 - Regolamento (CE) n° 1272/2008 CLP (Classifi cation, Labelling and Packaging)
COME COMPORRE IL CODICE
99B781 A

Sostanza Lettera
da segnalare formato
(es. Acetone - vedi ETICHETTE PRETAGLIATE PER
elenco sostanze a RENDERE AGEVOLE L’ASPORTO
pagina 53)
DELLA FRECCIA IN ECCESSO.
DIRETTIVA 2014/ 27/UE: SEGNALETICA DI ADEGUAMENTO AL CLP (CLASSIFICATION, LABELLING AND PACKAGING)

Questa Direttiva vuole armonizzare il regolamento (CE) n. 1272/2008 (il cosiddetto Regolamento CLP) con la direttiva del Consiglio 92/58/CEE (pre-
scrizioni minime per segnaletica di sicurezza e/o salute sul luogo di lavoro), che contiene riferimenti al precedente sistema di classifi cazione e di etichettatura.

DIMENSIONI DELLE ETICHETTE AUTOADESIVE ETICHETTE PERSONALIZZATE

FORMATO A - 360 x 60 mm
Per tubazioni da Ø 30 a 100 mm

Pittogrammi Nome della sostanza Pittogrammi
GHS GHS
Freccia Freccia
La scelta del colore di fondo dell’etichetta dipende
FORMATO B - 236 x 37 mm dal tipo di sostanza da segnalare (es. Acidi - arancio)
Per tubazioni fino a Ø 30 mm Il formato dipende dal diametro della tubazione sulla quale dovrà essere
applicata l’etichetta (es. tubazione Ø 110 mm - etichetta formato C)
Le etichette per tubazioni CLP a norma UNI 5634
sono realizzabili, senza minimi quantitativi richiesti,
FORMATO C - 696 x 116 mm anche su specifi ca richiesta dei clienti in base alle SDS
Per tubazioni da Ø 100 a 150 mm (schede di sicurezza) delle sostanze da segnalare. Tali
schede devono essere aggiornate al Regolamento (CE)
n. 1272/2008 e riportare chiaramente al punto 2.2 i
pittogrammi che il cliente vuole inserire.
CODICE DIMENSIONI
FORMATO D - 696 x 230 mm CLP99...A 360 x 60 mm
Per tubazioni da Ø 150 a 250 mm
CLP99...B 236 x 37 mm
CLP99...C 696 x 116 mm
CODICE FORMATO DIMENSIONI (b x h) MINIMO ORDINABILE CLP99...D 696 x 230 mm
99... A 360 x 60 mm 1 foglio da 5 etichette
99... B 236 x 37 mm 1 foglio da 5 etichette SUPPORTI PORTA ETICHETTE
99... C 696 x 116 mm 1 etichetta
99... D 696 x 230 mm 1 etichetta

Freccia (da rimuovere in base
alla direzione del fl usso)

Supporto porta etichette in alluminio pre-verniciato
spessore 0,5 mm, con 4 losanghe 20 x 2 mm. Si ap-
Pittogrammi plica con fascette o regge (vedi pagina 125).
secondo la
specifi ca GHS CODICE ADATTO PER
SXNET23030 Etichette formato B
SXNET35050 Etichette formato A

Nome della sostanza SXNET680100 Etichette formato C
SXNET680200 Etichette formato D

52 53
