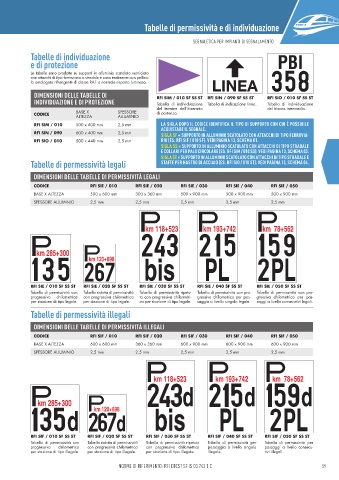

Page 61 - Catalogo_Ferroviario_2025

Tabelle di permissività e di individuazione

SEGNALETICA PER IMPIANTI DI SEGNALAMENTO SEGNALETICA PER IMPIANTI DI SEGNALAMENTO

Tabelle di individuazione
e di protezione
Le tabelle sono prodotte su supporti in alluminio scatolato verniciato
con attacchi di tipo ferroviario o stradale e sono realizzate con pellico-
la omologata rifrangente di classe RA1 a normale risposta luminosa.

DIMENSIONI DELLE TABELLE DI
INDIVIDUAZIONE E DI PROTEZIONE RFI SIM / 010 SF SS ST RFI SIN / 090 SF SS ST RFI SIO / 010 SF SS ST
Tabella di individuazione
Tabella di individuazione Tabella di indicazione linea.
del termine dell’itinerario del blocco intermedio.
BASE X SPESSORE
CODICE di partenza.
ALTEZZA ALLUMINIO
RFI SIM / 010 500 x 400 mm 2,5 mm LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE
ACQUISTARE IL SEGNALE.
RFI SIN / 090 600 x 400 mm 2,5 mm SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIA-
RFI SIO / 010 500 x 440 mm 2,5 mm RIO (ES. RFI SIF / 010 SF). VEDI PAGINA 13, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE
E COLLARI PER PALO CIRCOLARE (ES. RFI SIM / 010 SS). VEDI PAGINA 13, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E
Tabelle di permessività legali STAFFE PER NASTRO DI ACCIAIO (ES. RFI SIO / 010 ST). VEDI PAGINA 13, SCHEMA 04.

DIMENSIONI DELLE TABELLE DI PERMISSIVITÀ LEGALI
CODICE RFI SIE / 010 RFI SIE / 020 RFI SIE / 030 RFI SIE / 040 RFI SIE / 050
BASE X ALTEZZA 500 x 600 mm 300 x 360 mm 500 x 900 mm 500 x 900 mm 500 x 900 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

RFI SIE / 010 SF SS ST RFI SIE / 020 SF SS ST RFI SIE / 030 SF SS ST RFI SIE / 040 SF SS ST RFI SIE / 050 SF SS ST
Tabella di permissività con Tabella ridotta di permissività Tabella di permissività ripetu- Tabella di permissività con pro- Tabella di permissività con pro-
progressiva chilometrica con progressiva chilometrica ta con progressiva chilometri- gressiva chilometrica per pas- gressiva chilometrica per pas-
per stazione di tipo legale. per stazione di tipo legale. ca per stazione di tipo legale. saggio a livello singolo legale. saggi a livello consecutivi legali.
Tabelle di permessività illegali

DIMENSIONI DELLE TABELLE DI PERMISSIVITÀ ILLEGALI

CODICE RFI SIF / 010 RFI SIF / 020 RFI SIF / 030 RFI SIF / 040 RFI SIF / 050
BASE X ALTEZZA 600 x 600 mm 360 x 360 mm 600 x 900 mm 600 x 900 mm 600 x 900 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

RFI SIF / 010 SF SS ST RFI SIF / 020 SF SS ST RFI SIF / 030 SF SS ST RFI SIF / 040 SF SS ST RFI SIF / 050 SF SS ST
Tabella di permissività con Tabella ridotta di permissività Tabella di permissività ripetuta Tabella di permissività per Tabella di permissività per
progressiva chilometrica con progressiva chilometrica con progressiva chilometrica passaggio a livello singolo passaggi a livello consecu-
per stazione di tipo illegale. per stazione di tipo illegale. per stazione di tipo illegale. illegale. tivi illegali.

58 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 59
