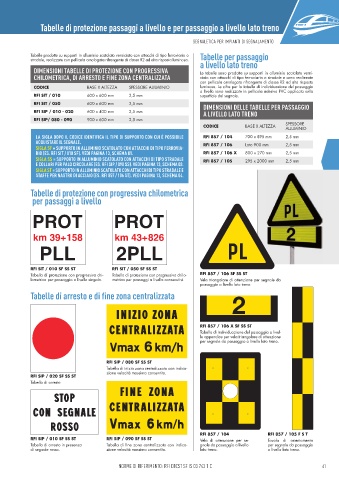

Page 63 - Catalogo_Ferroviario_2025

Tabelle di protezione passaggi a livello e per passaggio a livello lato treno

SEGNALETICA PER IMPIANTI DI SEGNALAMENTO SEGNALETICA PER IMPIANTI DI SEGNALAMENTO

Tabelle prodotte su supporti in alluminio scatolato verniciato con attacchi di tipo ferroviario o Tabelle per passaggio
stradale, realizzate con pellicola omologata rifrangente di classe R2 ad alta risposta luminosa. a livello lato treno
DIMENSIONI TABELLE DI PROTEZIONE CON PROGRESSIVA Le tabelle sono prodotte su supporti in alluminio scatolato verni-
CHILOMETRICA, DI ARRESTO E FINE ZONA CENTRALIZZATA ciato con attacchi di tipo ferroviario o stradale e sono realizzate
con pellicola omologata rifrangente di classe R2 ad alta risposta
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO luminosa. Le cifre per la tabella di individuazione del passaggio
a livello sono realizzate in pellicola adesiva PVC applicata sulla
RFI SIT / 010 600 x 600 mm 2,5 mm superfi cie del segnale.
RFI SIT / 050 600 x 600 mm 2,5 mm DIMENSIONI DELLE TABELLE PER PASSAGGIO
RFI SIP / 010 - 020 600 x 400 mm 2,5 mm A LIVELLO LATO TRENO
RFI SIP/ 080 - 090 900 x 600 mm 2,5 mm
CODICE BASE X ALTEZZA SPESSORE
ALLUMINIO
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE RFI 857 / 104 700 x 895 mm 2,5 mm
ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIA- RFI 857 / 106 Lato 900 mm 2,5 mm
RIO (ES. RFI SIT / 010 SF). VEDI PAGINA 13, SCHEMA 01. RFI 857 / 106 X 800 x 270 mm 2,5 mm
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE RFI 857 / 105
E COLLARI PER PALO CIRCOLARE (ES. RFI SIP / 090 SS). VEDI PAGINA 13, SCHEMA 03. 295 x 2000 mm 2,5 mm
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E
STAFFE PER NASTRO DI ACCIAIO (ES. RFI 857 / 106 ST). VEDI PAGINA 13, SCHEMA 04.

Tabelle di protezione con progressiva chilometrica
per passaggi a livello

RFI SIT / 010 SF SS ST RFI SIT / 050 SF SS ST
Tabella di protezione con progressiva chi- Tabella di protezione con progressiva chilo- RFI 857 / 106 SF SS ST
lometrica per passaggio a livello singolo. metrica per passaggi a livello consecutivi. Vela triangolare di attenzione per segnale da
passaggio a livello lato treno.
Tabelle di arresto e di fine zona centralizzata

RFI 857 / 106 X SF SS ST
Tabella di individuazione del passaggio a livel-
lo appendice per vela triangolare di attenzione
per segnale da passaggio a livello lato treno.

RFI SIP / 080 SF SS ST
Tabella di inizio zona centralizzata con indica-
zione velocità massima consentita.
RFI SIP / 020 SF SS ST
Tabella di arresto

RFI 857 / 104 RFI 857 / 105 F S T
RFI SIP / 010 SF SS ST RFI SIP / 090 SF SS ST Vela di attenzione per se- Tavola di orientamento
Tabella di arresto in presenza Tabella di fi ne zona centralizzata con indica- gnale da passaggio a livello per segnale da passaggio
di segnale rosso. zione velocità massima consentita. lato treno. a livello lato treno.

60 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 61
