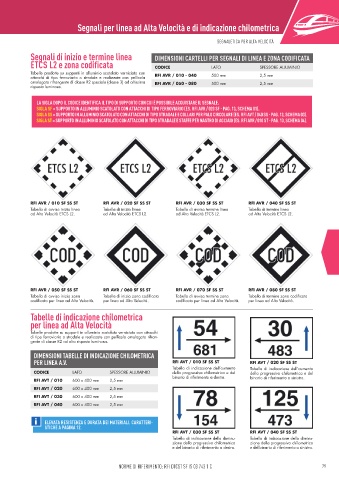

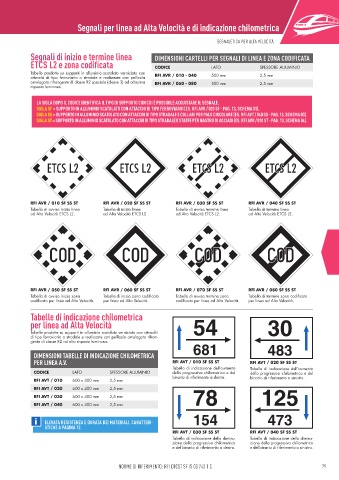

Page 81 - Catalogo_Ferroviario_2025

Segnali per linea ad Alta Velocità e di indicazione chilometrica

SEGNALETICA PER ALTA VELOCITÀ SEGNALETICA PER ALTA VELOCITÀ

Segnali di inizio e termine linea DIMENSIONI CARTELLI PER SEGNALI DI LINEA E ZONA CODIFICATA
ETCS L2 e zona codificata CODICE LATO SPESSORE ALLUMINIO
Tabelle prodotte su supporti in alluminio scatolato verniciato con RFI AVR / 010 - 040
attacchi di tipo ferroviario o stradale e realizzate con pellicola 500 mm 2,5 mm
omologata rifrangente di classe R2 speciale (classe 3) ad altissima RFI AVR / 050 - 080 500 mm 2,5 mm
risposta luminosa.

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIARIO (ES. RFI AVR / 020 SF - PAG. 13, SCHEMA 01).
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI AVT / 040 SS - PAG. 13, SCHEMA 03).
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI AVR / 010 ST - PAG. 13, SCHEMA 04).

RFI AVR / 010 SF SS ST RFI AVR / 020 SF SS ST RFI AVR / 030 SF SS ST RFI AVR / 040 SF SS ST
Tabella di avviso inizio linea Tabella di inizio linea Tabella di avviso termine linea Tabella di termine linea
ad Alta Velocità ETCS L2. ad Alta Velocità ETCS L2. ad Alta Velocità ETCS L2. ad Alta Velocità ETCS L2.

RFI AVR / 050 SF SS ST RFI AVR / 060 SF SS ST RFI AVR / 070 SF SS ST RFI AVR / 080 SF SS ST
Tabella di avviso inizio zona Tabella di inizio zona codificata Tabella di avviso termine zona Tabella di termine zona codificata
codificata per linea ad Alta Velocità. per linea ad Alta Velocità. codificata per linea ad Alta Velocità. per linea ad Alta Velocità.

Tabelle di indicazione chilometrica
per linea ad Alta Velocità
Tabelle prodotte su supporti in alluminio scatolato verniciato con attacchi
di tipo ferroviario o stradale e realizzate con pellicola omologata rifran-
gente di classe R2 ad alta risposta luminosa.

DIMENSIONI TABELLE DI INDICAZIONE CHILOMETRICA
PER LINEA A.V. RFI AVT / 010 SF SS ST RFI AVT / 020 SF SS ST
Tabella di indicazione dell’aumento Tabella di indicazione dell’aumento
CODICE LATO SPESSORE ALLUMINIO della progressiva chilometrica e del della progressiva chilometrica e del
binario di riferimento a destra. binario di riferimento a sinistra.
RFI AVT / 010 600 x 400 mm 2,5 mm
RFI AVT / 020 600 x 400 mm 2,5 mm
RFI AVT / 030 600 x 400 mm 2,5 mm
RFI AVT / 040 600 x 400 mm 2,5 mm

ELEVATA RESISTENZA E DURATA DEI MATERIALI. CARATTERI-
STICHE A PAGINA 12.
RFI AVT / 030 SF SS ST RFI AVT / 040 SF SS ST
Tabella di indicazione della diminu- Tabella di indicazione della diminu-
zione della progressiva chilometrica zione della progressiva chilometrica
e del binario di riferimento a destra. e del binario di riferimento a sinistra.

78 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 79
