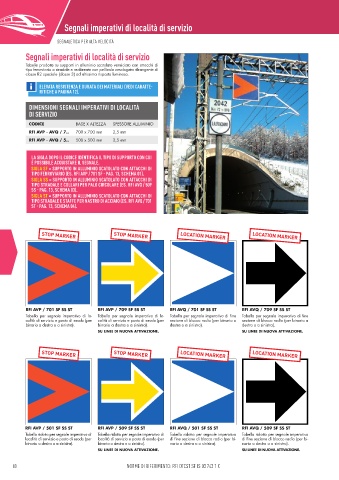

Page 82 - Catalogo_Ferroviario_2025

Segnali imperativi di località di servizio

SEGNALETICA PER ALTA VELOCITÀ SEGNALETICA PER ALTA VELOCITÀ

Segnali imperativi di località di servizio

Tabelle prodotte su supporti in alluminio scatolato verniciato con attacchi di
tipo ferroviario o stradale e realizzate con pellicola omologata rifrangente di
classe R2 speciale (classe 3) ad altissima risposta luminosa.
ELEVATA RESISTENZA E DURATA DEI MATERIALI (VEDI CARATTE-
RITICHE A PAGINA 12).

DIMENSIONI SEGNALI IMPERATIVI DI LOCALITÀ
DI SERVIZIO

CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
RFI AVP - AVQ / 7.. 700 x 700 mm 2,5 mm
RFI AVP - AVQ / 5.. 500 x 500 mm 2,5 mm

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI
È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI
TIPO FERROVIARIO (ES. RFI AVP / 701 SF - PAG. 13, SCHEMA 01).
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI
TIPO STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI AVQ / 509
SS - PAG. 13, SCHEMA 03).
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI
TIPO STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI AVQ / 701
ST - PAG. 13, SCHEMA 04).

STOP MARKER STOP MARKER LOCATION MARKER LOCATION MARKER

RFI AVP / 701 SF SS ST RFI AVP / 709 SF SS ST RFI AVQ / 701 SF SS ST RFI AVQ / 709 SF SS ST
Tabella per segnale imperativo di lo- Tabella per segnale imperativo di lo- Tabella per segnale imperativo di fi ne Tabella per segnale imperativo di fi ne
calità di servizio e posto di esodo (per calità di servizio e posto di esodo (per sezione di blocco radio (per binario a sezione di blocco radio (per binario a
binario a destra o a sinistra). binario a destra o a sinistra). destra o a sinistra). destra o a sinistra).
SU LINEE DI NUOVA ATTIVAZIONE. SU LINEE DI NUOVA ATTIVAZIONE.

STOP MARKER STOP MARKER LOCATION MARKER LOCATION MARKER

RFI AVP / 501 SF SS ST RFI AVP / 509 SF SS ST RFI AVQ / 501 SF SS ST RFI AVQ / 509 SF SS ST
Tabella ridotta per segnale imperativo di Tabella ridotta per segnale imperativo di Tabella ridotta per segnale imperativo Tabella ridotta per segnale imperativo
località di servizio e posto di esodo (per località di servizio e posto di esodo (per di fi ne sezione di blocco radio (per bi- di fi ne sezione di blocco radio (per bi-
binario a destra o a sinistra). binario a destra o a sinistra). nario a destra o a sinistra). nario a destra o a sinistra).
SU LINEE DI NUOVA ATTIVAZIONE. SU LINEE DI NUOVA ATTIVAZIONE.

80 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 81
