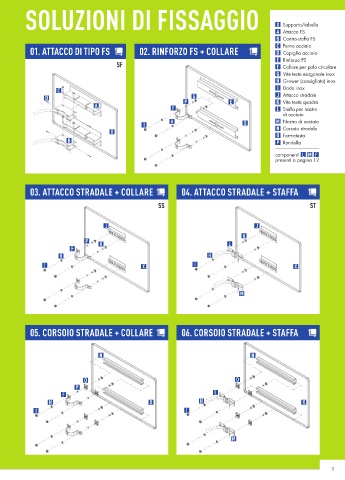

SOLUZIONI DI FISSAGGIO
X Supporto/tabella
A Attacco FS
B Contro-staffa FS
01. ATTACCO DI TIPO FS 02. RINFORZO FS + COLLARE C Perno acciaio
D Copiglia acciaio
SF E Rinforzo FS
F Collare per palo circolare
G Vite testa esagonale inox
H Grower (consigliata) inox
C I Dado inox
D P G J Attacco stradale
A F E K Vite testa quadra
L Staffa per nastro
di acciaio
H X M Nastro di acciaio
I
X N Corsoio stradale
O Fermatesta
B P Rondella
componenti L M F
presenti a pagina 12
03. ATTACCO STRADALE + COLLARE 04. ATTACCO STRADALE + STAFFA
SS ST
J J
K
P K L
F
H H
I X I X
M
05. CORSOIO STRADALE + COLLARE 06. CORSOIO STRADALE + STAFFA
N N
O O
P
F L
H X H X
I I
M
11
