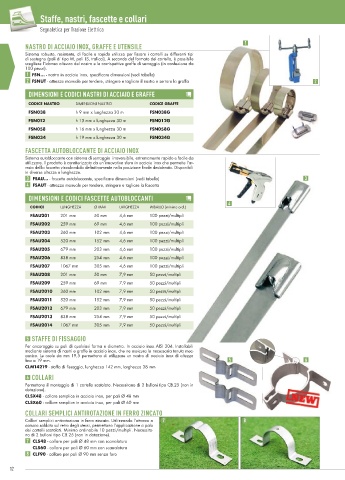

Page 14 - Catalogo_ferroviario_2021

Staffe, nastri, fascette e collari

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

NASTRO DI ACCIAIO INOX, GRAFFE E UTENSILE 1
Sistema robusto, resistente, di facile e rapido utilizzo per fi ssare i cartelli su differenti tipi
di sostegno (pali di tipo M, pali LS, tralicci). A seconda del formato del cartello, è possibile
scegliere l’idonea altezza del nastro e le corrispettive graffe di serraggio (in confezione da
100 pezzi).
1 FSN... - nastro in acciaio inox, specifi care dimensioni (vedi tabella)
2 FSNUT - attrezzo manuale per tendere, stringere e tagliare il nastro e serrare la graffa 2

DIMENSIONI E CODICI NASTRI DI ACCIAIO E GRAFFE
CODICE NASTRO DIMENSIONI NASTRO CODICE GRAFFE
FSN038 h 9 mm x lunghezza 30 m FSN038G
FSN012 h 13 mm x lunghezza 30 m FSN012G
FSN058 h 16 mm x lunghezza 30 m FSN058G
FSN034 h 19 mm x lunghezza 30 m FSN034G
FASCETTA AUTOBLOCCANTE DI ACCIAIO INOX

Sistema autobloccante con sistema di serraggio irreversibile, estremamente rapido e facile da
utilizzare. Il prodotto è caratterizzato da un’innovativa sfera in acciaio inox che permette l’ar-
resto dellla fascetta vincolandola defi nitivamente nella posizione fi nale desiderata. Disponibili
in diverse altezze e lunghezze.
3 FSAU... - fascetta autobloccante, specifi care dimensioni (vedi tabella) 3
4 FSAUT - attrezzo manuale per tendere, stringere e tagliare la fascetta

DIMENSIONI E CODICI FASCETTE AUTOBLOCCANTI
CODICE LUNGHEZZA Ø MAX LARGHEZZA IMBALLO (minimo ord.) 4 4
FSAU201 201 mm 50 mm 4,6 mm 100 pezzi/multipli
FSAU202 259 mm 69 mm 4,6 mm 100 pezzi/multipli
FSAU203 360 mm 102 mm 4,6 mm 100 pezzi/multipli
FSAU204 520 mm 152 mm 4,6 mm 100 pezzi/multipli
FSAU205 679 mm 203 mm 4,6 mm 100 pezzi/multipli
FSAU206 838 mm 254 mm 4,6 mm 100 pezzi/multipli
FSAU207 1067 mm 305 mm 4,6 mm 100 pezzi/multipli
FSAU208 201 mm 50 mm 7,9 mm 50 pezzi/multipli
FSAU209 259 mm 69 mm 7,9 mm 50 pezzi/multipli
FSAU2010 360 mm 102 mm 7,9 mm 50 pezzi/multipli
FSAU2011 520 mm 152 mm 7,9 mm 50 pezzi/multipli
FSAU2012 679 mm 203 mm 7,9 mm 50 pezzi/multipli
FSAU2013 838 mm 254 mm 7,9 mm 50 pezzi/multipli
FSAU2014 1067 mm 305 mm 7,9 mm 50 pezzi/multipli
5 STAFFE DI FISSAGGIO
Per ancoraggio su pali di qualsiasi forma e diametro. In acciaio inox AISI 304. Installabili
mediante sistema di nastri e graffe in acciaio inox, che ne assicura la necessaria tenuta mec-
canica. Le asole da mm 19,5 permettono di utilizzare un nastro di acciaio inox di altezza
fi no a 19 mm. 5 6
CLM14219 - staffa di fi ssaggio, lunghezza 142 mm, larghezza 38 mm
6 COLLARI
Permettono il montaggio di 1 cartello scatolato. Necessitano di 3 bulloni tipo CB.25 (non in
dotazione).
CLSX48 - collare semplice in acciaio inox, per pali Ø 48 mm
CLSX60 - collare semplice in acciaio inox, per pali Ø 60 mm
COLLARI SEMPLICI ANTIROTAZIONE IN FERRO ZINCATO
Collari semplici antirotazione in ferro zincato. Utilizzando l’attacco a 7 8
corsoio saldato sul retro degli stessi, permettono l’applicazione a palo
dei cartelli scatolati. Minimo ordinabile 10 pezzi/multipli. Necessita-
no di 2 bulloni tipo CB.25 (non in dotazione).
7 CLS48 - collare per pali Ø 48 mm con scanalatura
CLS60 - collare per pali Ø 60 mm con scanalatura
8 CLF90 - collare per pali Ø 90 mm senza foro
