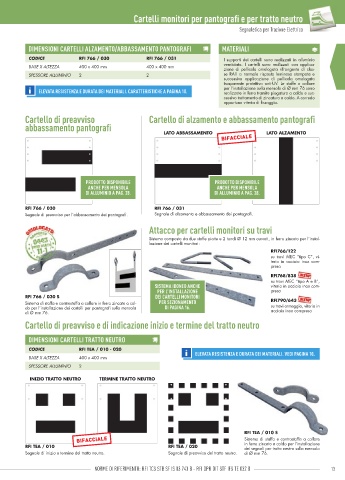

Cartelli monitori per pantografi e per tratto neutro

Segnaletica per Trazione Elettrica Segnaletica per Trazione Elettrica

DIMENSIONI CARTELLI ALZAMENTO/ABBASSAMENTO PANTOGRAFI MATERIALI

CODICE RFI 766 / 030 RFI 766 / 031 I supporti dei cartelli sono realizzati in alluminio
verniciato. I cartelli sono realizzati con applica-
BASE X ALTEZZA 400 x 400 mm 400 x 400 mm
zione di pellicola omologata rifrangente di clas-
SPESSORE ALLUMINIO 2 2 se RA1 a normale risposta luminosa stampata e
successiva applicazione di pellicola omologata
trasparente protettiva anti-UV. Le staffe a collare
ELEVATA RESISTENZA E DURATA DEI MATERIALI. CARATTERISTICHE A PAGINA 10. per l’installazione sulla mensola di Ø mm 76 sono
realizzate in ferro tramite piegatura a caldo e suc-
cessivo trattamento di zincatura a caldo. A corredo
opportuna viteria di fi ssaggio.
Cartello di preavviso Cartello di alzamento e abbassamento pantografi
abbassamento pantografi
LATO ABBASSAMENTO LATO ALZAMENTO

PRODOTTO DISPONIBILE PRODOTTO DISPONIBILE
ANCHE PER MENSOLA ANCHE PER MENSOLA
DI ALLUMINIO A PAG. 28. DI ALLUMINIO A PAG. 28.

RFI 766 / 030 RFI 766 / 031
Segnale di preavviso per l’abbassamento dei pantografi . Segnale di alzamento e abbassamento dei pantografi .
Attacco per cartelli monitori su travi

Sistema composto da due staffe piatte e 2 tondi Ø 12 mm curvati, in ferro zincato per l’instal-
lazione dei cartelli monitori:
RFI766/122
su travi MEC “tipo C”, vi-
teria in acciaio inox com-
presa
RFI768/838
su travi MEC “tipo A e B”,
SISTEMA IDONEO ANCHE viteria in acciaio inox com-
PER L’INSTALLAZIONE presa
RFI 766 / 030 S DEI CARTELLI MONITORI
Sistema di staffa e controstaffa a collare in ferro zincato a cal- PER SEZIONAMENTO RFI790/643
su travi ormeggio, viteria in
do per l’installazione dei cartelli per pantografi sulla mensola DI PAGINA 16. acciaio inox compresa
di Ø mm 76.
Cartello di preavviso e di indicazione inizio e termine del tratto neutro

DIMENSIONI CARTELLI TRATTO NEUTRO

CODICE RFI TEA / 010 - 020
ELEVATA RESISTENZA E DURATA DEI MATERIALI. VEDI PAGINA 10.
BASE X ALTEZZA 400 x 400 mm
SPESSORE ALLUMINIO 2

INIZIO TRATTO NEUTRO TERMINE TRATTO NEUTRO

RFI TEA / 010 S010 S
RFI TEA /
Sistema di staffa e controstaffa a collare
in ferro zincato a caldo per l’installazione
RFI TEA / 010 RFI TEA / 020 dei segnali per tratto neutro sulla mensola
Segnale di inizio e termine del tratto neutro. Segnale di preavviso del tratto neutro. di Ø mm 76.

12 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DPR DIT STF IFS TE 032 B 13
