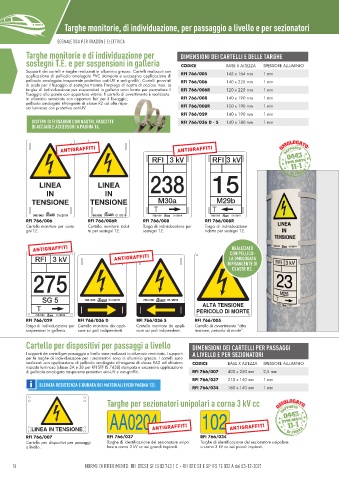

Page 20 - Catalogo_Ferroviario_2025

Targhe monitorie, di individuazione, per passaggio a livello e per sezionatori

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA
Targhe monitorie e di individuazione per DIMENSIONI DEI CARTELLI E DELLE TARGHE
sostegni T.E. e per sospensioni in galleria CODICE BASE X ALTEZZA SPESSORE ALLUMINIO

Supporti dei cartelli e targhe realizzati in alluminio grezzo. Cartelli realizzati con RFI 766/005 145 x 164 mm 1 mm
applicazione di pellicola omologata PVC stampata e successiva applicazione di
pellicola omologata trasparente protettiva anti-UV e anti-graffi ti. Cartelli provvisti RFI 766/006 140 x 225 mm 1 mm
di asole per il fi ssaggio al sostegno tramite l’impiego di nastro di acciaio inox. Le
targhe di individuazione per sospensioni in galleria sono forate per permettere il RFI 766/006R 120 x 225 mm 1 mm
fi ssaggio alla parete con opportuna viteria. Il cartello di avvertimento è realizzato
in alluminio verniciato con opportuni fori per il fi ssaggio,
in alluminio verniciato con opportuni fori per il fi ssaggio, RFI 766/008 140 x 190 mm 1 mm
pellicola omologata rifrangente di classe R2 ad alta rispo-
pellicola omologata rifrangente di classe R2 ad alta rispo- RFI 766/008R
sta luminosa con protettivo anti-UV. 120 x 190 mm 1 mm
RFI 766/029 140 x 190 mm 1 mm
SISTEMI DI FISSAGGIO CON NASTRI, FASCETTE RFI 766/036 D - S 140 x 180 mm 1 mm
DI ACCIAIO E ACCESSORI A PAGINA 16.

OMOLOGATO:
RAPPORTO
0443
RFI 3 kV RFI 3 kV FPM MATs
11-1
DI PROVA

LINEA LINEA 238 15
IN IN
TENSIONE TENSIONE M30a M29b

766/006 01/2019 766/006 01/2019 766/008 01/2019 766/008 01/2019
RFI 766/006 RFI 766/006R RFI 766/008 RFI 766/008R
Cartello monitore per soste- Cartello monitore ridot- Targa di individuazione per Targa di individuazione
gni T.E. to per sostegni T.E. sostegni T.E. ridotta per sostegni T.E.

REALIZZATO
CON PELLICO-
RFI 3 kV LA OMOLOGATA
RIFRANGENTE DI
CLASSE R2.
275

SG 5

766/029 01/2019
RFI 766/029 RFI 766/036 D RFI 766/036 S RFI 766/005
Targa di individuazione per Cartello monitore da appli- Cartello monitore da appli- Cartello di avvertimento “alta
sospensioni in galleria. care sui pali indipendenti. care sui pali indipendenti. tensione, pericolo di morte”.
Cartello per dispositivi per passaggi a livello DIMENSIONI DEI CARTELLI PER PASSAGGI

I supporti dei cartelli per passaggio a livello sono realizzati in alluminio verniciato. I supporti A LIVELLO E PER SEZIONATORI
per le targhe di individuazione per i sezionatori sono in alluminio grezzo. I cartelli sono
realizzati con applicazione di pellicola omologata rifrangente di classe RA2 ad altissima CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
risposta luminosa (classe 3A e 3B per RFI STF IS 743B) stampata e successiva applicazione
di pellicola omologata trasparente protettiva anti-UV e anti-graffi ti. RFI 766/007 400 x 250 mm 2,5 mm
RFI 766/037 310 x 140 mm 1 mm
ELEVATA RESISTENZA E DURATA DEI MATERIALI (VEDI PAGINA 12).
RFI 766/034 180 x 140 mm 1 mm
Targhe per sezionatori unipolari a corna 3 kV cc
OMOLOGATO:
RAPPORTO
0443
FPM MATs
11-1
DI PROVA
RFI 766/007 RFI 766/037 RFI 766/034
Cartello per dispositivi per passaggi Targhe di identifi cazione del sezionatore unipo- Targhe di identifi cazione del sezionatore unipolare
a livello. lare a corna 3 kV cc nei grandi impianti. a corna 3 kV cc nei piccoli impianti.

18 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 19
