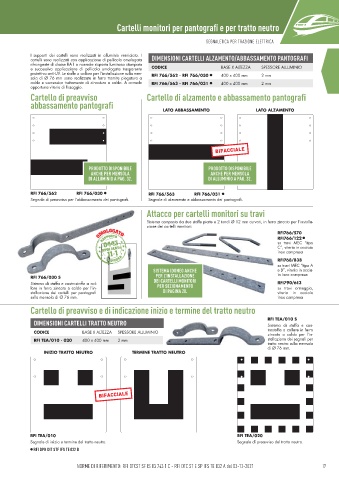

Cartelli monitori per pantografi e per tratto neutro

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA

I supporti dei cartelli sono realizzati in alluminio verniciato. I DIMENSIONI CARTELLI ALZAMENTO/ABBASSAMENTO PANTOGRAFI
cartelli sono realizzati con applicazione di pellicola omologata
rifrangente di classe RA1 a normale risposta luminosa stampata
e successiva applicazione di pellicola omologata trasparente CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
protettiva anti-UV. Le staffe a collare per l’installazione sulla men- RFI 766/562 - RFI 766/030 400 x 400 mm 2 mm
sola di Ø 76 mm sono realizzate in ferro tramite piegatura a
caldo e successivo trattamento di zincatura a caldo. A corredo RFI 766/563 - RFI 766/031 400 x 400 mm 2 mm
opportuna viteria di fi ssaggio.
Cartello di preavviso Cartello di alzamento e abbassamento pantografi
abbassamento pantografi
LATO ABBASSAMENTO LATO ALZAMENTO

PRODOTTO DISPONIBILE PRODOTTO DISPONIBILE
ANCHE PER MENSOLA ANCHE PER MENSOLA
DI ALLUMINIO A PAG. 32. DI ALLUMINIO A PAG. 32.

RFI 766/562 RFI 766/030 RFI 766/563 RFI 766/031
Segnale di preavviso per l’abbassamento dei pantografi . Segnale di alzamento e abbassamento dei pantografi .
Attacco per cartelli monitori su travi

Sistema composto da due staffe piatte e 2 tondi Ø 12 mm curvati, in ferro zincato per l’installa-
zione dei cartelli monitori:
RFI766/570
OMOLOGATO:
RAPPORTO
su travi MEC “tipo
0443 RFI766/122
FPM MATs C”, viteria in acciaio
inox compresa
11-1
DI PROVA RFI768/838
SISTEMA IDONEO ANCHE su travi MEC “tipo A
e B”, viteria in accia-
PER L’INSTALLAZIONE
RFI 766/030 S DEI CARTELLI MONITORI io inox compresa
RFI 766/030 S
Sistema di staffa e controstaffa a col- PER SEZIONAMENTO RFI790/613
lare in ferro zincato a caldo per l’in- DI PAGINA 20. su travi ormeggio,
stallazione dei cartelli per pantografi viteria in acciaio
sulla mensola di Ø 76 mm. inox compresa
Cartello di preavviso e di indicazione inizio e termine del tratto neutro
DIMENSIONI CARTELLI TRATTO NEUTRO RFI TEA/010 S
Sistema di staffa e con-
trostaffa a collare in ferro
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
zincato a caldo per l’in-
RFI TEA/010 - 020 400 x 400 mm 2 mm stallazione dei segnali per
tratto neutro sulla mensola
di Ø 76 mm.
INIZIO TRATTO NEUTRO TERMINE TRATTO NEUTRO

RFI TEA/010 RFI TEA/020
Segnale di inizio e termine del tratto neutro. Segnale di preavviso del tratto neutro.
RFI DPR DIT STF IFS TE 032 B

16 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 17
