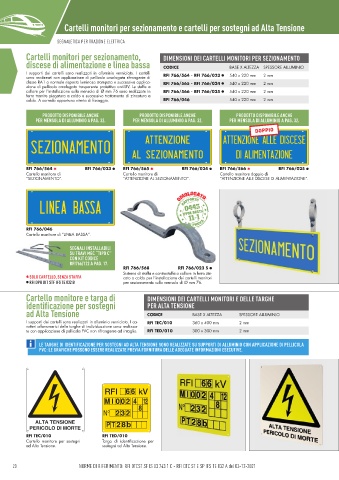

Page 22 - Catalogo_Ferroviario_2025

Cartelli monitori per sezionamento e cartelli per sostegni ad Alta Tensione

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA

Cartelli monitori per sezionamento, DIMENSIONI DEI CARTELLI MONITORI PER SEZIONAMENTO
discese di alimentazione e linea bassa CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
I supporti dei cartelli sono realizzati in alluminio verniciato. I cartelli RFI 766/564 - RFI 766/023
sono realizzati con applicazione di pellicola omologata rifrangente di 540 x 220 mm 2 mm
classe RA1 a normale risposta luminosa stampata e successiva applica- RFI 766/565 - RFI 766/024 540 x 220 mm 2 mm
zione di pellicola omologata trasparente protettiva anti-UV. Le staffe a
collare per l’installazione sulla mensola di Ø mm 76 sono realizzate in RFI 766/566 - RFI 766/025 540 x 220 mm 2 mm
ferro tramite piegatura a caldo e successivo trattamento di zincatura a
caldo. A corredo opportuna viteria di fi ssaggio. RFI 766/046 540 x 220 mm 2 mm

PRODOTTO DISPONIBILE ANCHE PRODOTTO DISPONIBILE ANCHE PRODOTTO DISPONIBILE ANCHE
PER MENSOLA DI ALLUMINIO A PAG. 32. PER MENSOLA DI ALLUMINIO A PAG. 32. PER MENSOLA DI ALLUMINIO A PAG. 32.

RFI 766/564 RFI 766/023 RFI 766/565 RFI 766/024 RFI 766/566 RFI 766/025
Cartello monitore di Cartello monitore di Cartello monitore doppio di
“SEZIONAMENTO”. “ATTENZIONE AL SEZIONAMENTO”. “ATTENZIONE ALLE DISCESE DI ALIMENTAZIONE”.

OMOLOGATO:
RAPPORTO
0443
FPM MATs
11-1
DI PROVA
RFI 766/046
Cartello monitore di “LINEA BASSA”.

SEGNALI INSTALLABILI
SU TRAVI MEC “TIPO C”
CON KIT CODICE
RFI766/122 A PAG. 17.
RFI 766/568 RFI 766/023 S
Sistema di staffa e controstaffa a collare in ferro zin-
SOLO CARTELLO, SENZA STAFFA cato a caldo per l’installazione dei cartelli monitori
RFI DPR DIT STF IFS TE 032 B per sezionamento sulla mensola di Ø mm 76.

Cartello monitore e targa di DIMENSIONI DEI CARTELLI MONITORI E DELLE TARGHE
identificazione per sostegni PER ALTA TENSIONE
ad Alta Tensione CODICE BASE X ALTEZZA SPESSORE ALLUMINIO

I supporti dei cartelli sono realizzati in alluminio verniciato. I ca- RFI TEC/010 360 x 400 mm 2 mm
ratteri alfanumerici delle targhe di individuazione sono realizza-
te con applicazione di pellicola PVC non rifrangente ad intaglio. RFI TED/010 300 x 300 mm 2 mm

LE TARGHE DI IDENTIFICAZIONE PER SOSTEGNI AD ALTA TENSIONE SONO REALIZZATE SU SUPPORTI DI ALLUMINIO CON APPLICAZIONE DI PELLICOLA
PVC: LE GRAFICHE POSSONO ESSERE REALIZZATE PREVIA FORNITURA DELLE ADEGUATE INFORMAZIONI ESECUTIVE.

RFI TEC/010 RFI TED/010
Cartello monitore per sostegni Targa di identifi cazione per
ad Alta Tensione. sostegni ad Alta Tensione.

20 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 21
