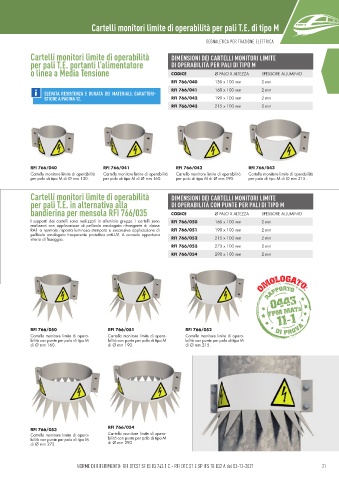

Cartelli monitori limite di operabilità per pali T.E. di tipo M

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA

Cartelli monitori limite di operabilità DIMENSIONI DEI CARTELLI MONITORI LIMITE
per pali T.E. portanti l’alimentatore DI OPERABILITÀ PER PALI DI TIPO M
o linea a Media Tensione CODICE Ø PALO X ALTEZZA SPESSORE ALLUMINIO

RFI 766/040 130 x 100 mm 2 mm
RFI 766/041 160 x 100 mm 2 mm
ELEVATA RESISTENZA E DURATA DEI MATERIALI. CARATTERI-
STICHE A PAGINA 12. RFI 766/042 190 x 100 mm 2 mm
RFI 766/043 215 x 100 mm 2 mm

RFI 766/040 RFI 766/041 RFI 766/042 RFI 766/043
Cartello monitore limite di operabilità Cartello monitore limite di operabilità Cartello monitore limite di operabilità Cartello monitore limite di operabilità
per palo di tipo M di Ø mm 130. per palo di tipo M di Ø mm 160. per palo di tipo M di Ø mm 190. per palo di tipo M di Ø mm 215.

Cartelli monitori limite di operabilità DIMENSIONI DEI CARTELLI MONITORI LIMITE
per pali T.E. in alternativa alla DI OPERABILITÀ CON PUNTE PER PALI DI TIPO M
bandierina per mensola RFI 766/035 CODICE Ø PALO X ALTEZZA SPESSORE ALLUMINIO

I supporti dei cartelli sono realizzati in alluminio grezzo. I cartelli sono RFI 766/050 160 x 100 mm 2 mm
realizzati con applicazione di pellicola omologata rifrangente di classe
RA1 a normale risposta luminosa stampata e successiva applicazione di RFI 766/051 190 x 100 mm 2 mm
pellicola omologata trasparente protettiva anti-UV. A corredo opportuna
viteria di fi ssaggio. RFI 766/052 215 x 100 mm 2 mm
RFI 766/053 273 x 100 mm 2 mm
RFI 766/054 290 x 100 mm 2 mm

OMOLOGATO:
RAPPORTO
0443
FPM MATs
11-1
DI PROVA
RFI 766/050 RFI 766/051 RFI 766/052
Cartello monitore limite di opera- Cartello monitore limite di opera- Cartello monitore limite di opera-
bilità con punte per palo di tipo M bilità con punte per palo di tipo M bilità con punte per palo di tipo M
di Ø mm 160. di Ø mm 190. di Ø mm 215.

RFI 766/054
RFI 766/053
Cartello monitore limite di opera- Cartello monitore limite di opera-
bilità con punte per palo di tipo M bilità con punte per palo di tipo M
di Ø mm 273. di Ø mm 290.

20 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 21
