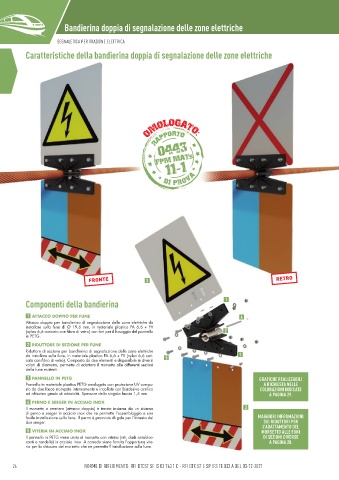

Page 28 - Catalogo_Ferroviario_2025

Bandierina doppia di segnalazione delle zone elettriche

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA
Caratteristiche della bandierina doppia di segnalazione delle zone elettriche
Car
Caratteristiche della bandierina doppia di segnalazione delle zone elettricheatteristiche della bandierina doppia di segnalazione delle zone elettriche

OMOLOGATO:
RAPPORTO
0443

FPM MATs
11-1

DI PROVA

3

Componenti della bandierina 1
Componenti della bandierina

1 ATTACCO DOPPIO PER FUNE 4
Attacco doppio per bandierina di segnalazione delle zone elettriche da
Attacco doppio per bandierina di segnalazione delle zone elettriche da
installare sulla fune di Ø 19,6 mm, in materiale plastico PA 6,6 + FV
installare sulla fune di Ø 19,6 mm, in materiale plastico PA 6,6 + FV
(nylon 6,6 caricato con fi bra di vetro) con fori per il fi ssaggio del pannello
(nylon 6,6 caricato con fi bra di vetro) con fori per il fi ssaggio del pannello 2
in PETG.
2 RIDUTTORE DI SEZIONE PER FUNE
Riduttore di sezione per bandierina di segnalazione delle zone elettriche
Riduttore di sezione per bandierina di segnalazione delle zone elettriche
da installare sulla fune, in materiale plastico PA 6,6 + FV (nylon 6,6 cari-
da installare sulla fune, in materiale plastico PA 6,6 + FV (nylon 6,6 cari- 5 1
cato con fi bra di vetro). Composto da due elementi e disponibile in diversi
cato con fi bra di vetro). Composto da due elementi e disponibile in diversi
valori di diametro, permette di adattare il morsetto alle differenti sezioni
valori di diametro, permette di adattare il morsetto alle differenti sezioni
della fune esistenti.
3 PANNELLO IN PETG GRAFICHE REALIZZABILI
Pannello in materiale plastico PETG omologato con protezione UV compo- A RICHIESTA NELLE
Pannello in materiale plastico PETG omologato con protezione UV compo-
sto da due facce stampate internamente e incollate con biadesivo acrilico
sto da due facce stampate internamente e incollate con biadesivo acrilico COLORAZIONI INDICATE
ad altissimo grado di adesività. Spessore della singola faccia 1,5 mm.
ad altissimo grado di adesività. Spessore della singola faccia 1,5 mm. A PAGINA 29.
4 PERNO E SEEGER IN ACCIAIO INOX
Il morsetto a cerniera (attacco doppio) è tenuto insieme da un sistema
Il morsetto a cerniera (attacco doppio) è tenuto insieme da un sistema 3
di perno e seeger in acciaio inox che ne permette l’assemblaggio e una
di perno e seeger in acciaio inox che ne permette l’assemblaggio e una MAGGIORI INFORMAZIONI
facile installazione sulla fune. Il perno è provvisto di gole per l’innesto dei
facile installazione sulla fune. Il perno è provvisto di gole per l’innesto dei
due seeger. SUI RIDUTTORI PER
L’ADATTAMENTO DEL
5 VITERIA IN ACCIAIO INOX MORSETTO ALLE FUNI
Il pannello in PETG viene unito al morsetto con viteria (viti, dadi autobloc-
Il pannello in PETG viene unito al morsetto con viteria (viti, dadi autobloc- DI SEZIONI DIVERSE
canti e rondelle) in acciaio inox. A corredo viene fornita l’opportuna vite-
canti e rondelle) in acciaio inox. A corredo viene fornita l’opportuna vite- A PAGINA 28.
ria per la chiusura del morsetto che ne permette l’installazione sulla fune.
ria per la chiusura del morsetto che ne permette l’installazione sulla fune.
26 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A DEL 03-12-2021 27
