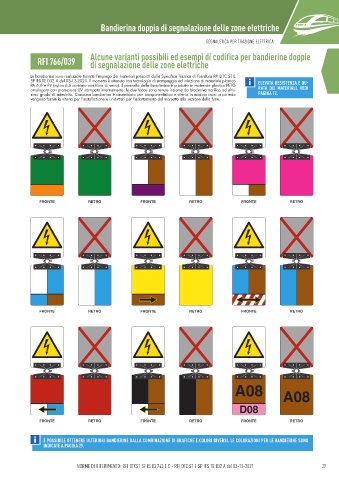

Page 29 - Catalogo_Ferroviario_2025

Bandierina doppia di segnalazione delle zone elettriche

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA

RFI 766/039 Alcune varianti possibili ed esempi di codifica per bandierine doppie
di segnalazione delle zone elettriche

Le bandierine sono realizzate tramite l’impiego dei materiali prescritti dalla Specifi ca Tecnica di Fornitura RFI DTC ST E
SP IFS TE 032 A del 03-12-2021. Il morsetto è ottenuto con tecnologia di stampaggio ad iniezione di materiale plastico ELEVATA RESISTENZA E DU-
PA 6,6 + FV (nylon 6,6 caricato con fi bra di vetro). Il pannello della bandierina è prodotto in materiale plastico PETG RATA DEI MATERIALI. VEDI
omologato con protezione UV stampato internamente: le due facce sono tenute insieme da biadesivo acrilico ad altis- PAGINA 12.
simo grado di adesività. Ciascuna bandierina è assemblata con componentistica e viteria in acciaio inox: a corredo
vengono forniti la viteria per l’installazione e i riduttori per l’adattamento del morsetto alla sezione della fune.

È POSSIBILE OTTENERE ULTERIORI BANDIERINE DALLA COMBINAZIONE DI GRAFICHE E COLORI DIVERSI. LE COLORAZIONI PER LE BANDIERINE SONO
INDICATE A PAGINA 29.

26 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 27
