Page 30 - Catalogo_Ferroviario_2025

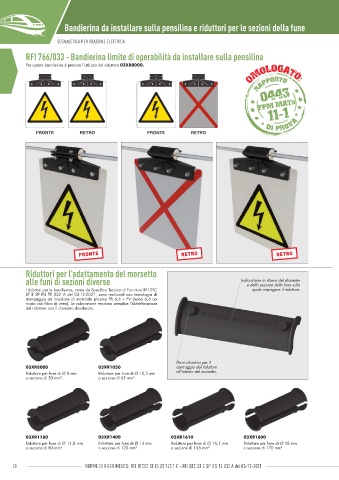

Bandierina da installare sulla pensilina e riduttori per le sezioni della fune

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA

RFI 766/033 - Bandierina limite di operabilità da installare sulla pensilina

Per queste bandierine è previsto l’utilizzo del riduttore 03XR8000.

OMOLOGATO:
RAPPORTO
0443

FPM MATs
11-1
DI PROVA

Riduttori per l’adattamento del morsetto
alle funi di sezioni diverse Indicazione in rilievo del diametro
e della sezione della fune sulla
I riduttori per le bandierine, come da Specifi ca Tecnica di Fornitura RFI DTC quale impiegare il riduttore.
ST E SP IFS TE 032 A del 03-12-2021, sono realizzati con tecnologia di
stampaggio ad iniezione di materiale plastico PA 6,6 + FV (nylon 6,6 ca-
ricato con fi bra di vetro). Le colorazione rendono semplice l’identifi cazione
del riduttore con il diametro desiderato.

Perni cilindrici per il
03XR8000 03XR1050 centraggio del riduttore
Riduttore per fune di Ø 8 mm Riduttore per fune di Ø 10,5 mm all’interno del morsetto.
o sezione di 50 mm . o sezione di 65 mm .
2
2

03XR1180 03XR1400 03XR1610 03XR1800
Riduttore per fune di Ø 11,8 mm Riduttore per fune di Ø 14 mm Riduttore per fune di Ø 16,1 mm Riduttore per fune di Ø 18 mm
2
o sezione di 80 mm . o sezione di 120 mm . o sezione di 155 mm . 2 o sezione di 170 mm .
2
2
28 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 29
