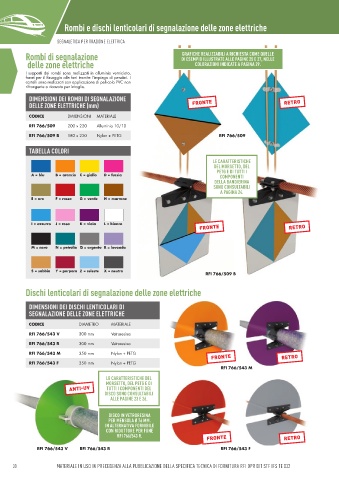

Rombi e dischi lenticolari di segnalazione delle zone elettriche

SEGNALETICA PER TRAZIONE ELETTRICA SEGNALETICA PER TRAZIONE ELETTRICA

Rombi di segnalazione DI ESEMPIO ILLUSTRATE ALLE PAGINE 25 E 27, NELLE
GRAFICHE REALIZZABILI A RICHIESTA COME QUELLE
delle zone elettriche COLORAZIONI INDICATE A PAGINA 29.
I supporti dei rombi sono realizzati in alluminio verniciato,
forati per il fi ssaggio alle funi tramite l’impiego di pendini. I
cartelli sono realizzati con applicazione di pellicola PVC non
rifrangente o ricavata per intaglio.
DIMENSIONI DEI ROMBI DI SEGNALAZIONE
DELLE ZONE ELETTRICHE (mm)

CODICE DIMENSIONI MATERIALE
RFI 766/509 200 x 220 Alluminio 10/10
RFI 766/509 B 180 x 220 Nylon + PETG RFI 766/509

TABELLA COLORI
LE CARATTERISTICHE
DEL MORSETTO, DEL
PETG E DI TUTTI I
A = blu B = arancio C = giallo D = fucsia COMPONENTI
DELLA BANDIERINA
SONO CONSULTABILI
A PAGINA 24.
E = oro F = rosso G = verde H = marrone

I = azzurro J = rosa K = viola L = bianco

M = nero N = petrolio Q = argento R = lavanda

S = sabbia Y = porpora Z = celeste X = neutro
RFI 766/509 B
Dischi lenticolari di segnalazione delle zone elettriche

DIMENSIONI DEI DISCHI LENTICOLARI DI
SEGNALAZIONE DELLE ZONE ELETTRICHE
CODICE DIAMETRO MATERIALE

RFI 766/543 V 300 mm Vetroresina
RFI 766/543 R 300 mm Vetroresina
RFI 766/543 M 350 mm Nylon + PETG
RFI 766/543 F 350 mm Nylon + PETG
RFI 766/543 M
RFI 766/543 M
LE CARATTERISTICHE DEL
MORSETTO, DEL PETG E DI
TUTTI I COMPONENTI DEL
DISCO SONO CONSULTABILI
ALLE PAGINE 23 E 26.

DISCO IN VETRORESINA
PER MENSOLA Ø 76 MM.
IN ALTERNATIVA FORNIBILE
CON RIDUTTORE PER FUNE
RFI 766/543 R.

RFI 766/543 V RFI 766/543 R RFI 766/543 F
