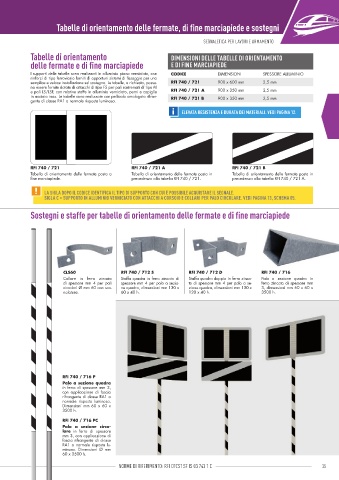

Page 37 - Catalogo_Ferroviario_2025

Tabelle di orientamento delle fermate, di fine marciapiede e sostegni

SEGNALETICA PER LAVORI E ARMAMENTO

Tabelle di orientamento DIMENSIONI DELLE TABELLE DI ORIENTAMENTO
delle fermate e di fine marciapiede E DI FINE MARCIAPIEDE

I supporti delle tabelle sono realizzati in alluminio piano verniciato, con CODICE DIMENSIONI SPESSORE ALLUMINIO
rinforzi di tipo ferroviario forniti di opportuni sistemi di fi ssaggio per una
semplice e veloce installazione sul sostegno. Le tabelle, a richiesta, posso- RFI 740 / 721 900 x 600 mm 2,5 mm
no essere fornite dotate di attacchi di tipo FS per pali rastremati di tipo M
e pali LS/LSF, con relative staffe in alluminio verniciato, perni e copiglie RFI 740 / 721 A 900 x 350 mm 2,5 mm
in acciaio inox. Le tabelle sono realizzate con pellicola omologata rifran- RFI 740 / 721 B 900 x 350 mm 2,5 mm
gente di classe RA1 a normale risposta luminosa.
ELEVATA RESISTENZA E DURATA DEI MATERIALI. VEDI PAGINA 12.

RFI 740 / 721 RFI 740 / 721 A RFI 740 / 721 B
Tabella di orientamento delle fermate posta a Tabella di orientamento delle fermate posta in Tabella di orientamento delle fermate posta in
fi ne marciapiede. precedenza alla tabella RFI 740 / 721. precedenza alla tabella RFI 740 / 721 A.
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA C = SUPPORTO IN ALLUMINIO VERNICIATO CON ATTACCHI A CORSOIO E COLLARI PER PALO CIRCOLARE. VEDI PAGINA 13, SCHEMA 05.

Sostegni e staffe per tabelle di orientamento delle fermate e di fine marciapiede

RFI 740 / 712 S
CLS60
CLS60 RFI 740 / 712 S RFI RFI 740 / 716
RFI 740 / 712 D740 / 712 D
Collare in ferro zincato Staffa quadra in ferro zincato di Staffa quadra doppia in ferro zinca- Palo a sezione quadra in
di spessore mm 4 per pali spessore mm 4 per palo a sezio- to di spessore mm 4 per palo a se- ferro zincato di spessore mm
circolari Ø mm 60 con sca- ne quadra, dimensioni mm 130 x zione quadra, dimensioni mm 130 x 3, dimensioni mm 60 x 60 x
nalatura. 60 x 40 h. 120 x 40 h. 3500 h.

RFI 740 / 716 P
Palo a sezione quadra
in ferro di spessore mm 3,
con applicazione di fascia
rifrangente di classe RA1 a
normale risposta luminosa.
Dimensioni mm 60 x 60 x
3500 h.

RFI 740 / 716 PC
Palo a sezione circo-
lare in ferro di spessore
mm 3, con applicazione di
fascia rifrangente di classe
RA1 a normale risposta lu-
minosa. Dimensioni Ø mm
60 x 3500 h.
34 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 35
