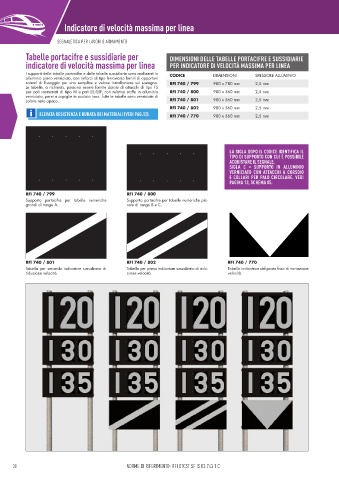

Page 40 - Catalogo_Ferroviario_2025

Indicatore di velocità massima per linea

SEGNALETICA PER LAVORI E ARMAMENTO

Tabelle portacifre e sussidiarie per DIMENSIONI DELLE TABELLE PORTACIFRE E SUSSIDIARIE
indicatore di velocità massima per linea PER INDICATORE DI VELOCITÀ MASSIMA PER LINEA

I supporti delle tabelle portacifre e delle tabelle sussidiarie sono realizzati in CODICE DIMENSIONI SPESSORE ALLUMINIO
alluminio piano verniciato, con rinforzi di tipo ferroviario forniti di opportuni
sistemi di fi ssaggio per una semplice e veloce installazione sul sostegno. RFI 740 / 799 980 x 780 mm 2,5 mm
Le tabelle, a richiesta, possono essere fornite dotate di attacchi di tipo FS
per pali rastremati di tipo M e pali LS/LSF, con relative staffe in alluminio RFI 740 / 800 980 x 560 mm 2,5 mm
verniciato, perni e copiglie in acciaio inox. Tutte le tabelle sono verniciate di
colore nero opaco. RFI 740 / 801 980 x 560 mm 2,5 mm
RFI 740 / 802 980 x 560 mm 2,5 mm
ELEVATA RESISTENZA E DURATA DEI MATERIALI (VEDI PAG.12). RFI 740 / 770 980 x 560 mm 2,5 mm

LA SIGLA DOPO IL CODICE IDENTIFICA IL
TIPO DI SUPPORTO CON CUI È POSSIBILE
ACQUISTARE IL SEGNALE.
SIGLA C = SUPPORTO IN ALLUMINIO
VERNICIATO CON ATTACCHI A CORSOIO
E COLLARI PER PALO CIRCOLARE. VEDI
PAGINA 13, SCHEMA 05.

RFI 740 / 799 RFI 740 / 800
Supporto portacifre per tabelle numeriche Supporto portacifre per tabelle numeriche pic-
grandi di rango A. cole di rango B e C.

RFI 740 / 801 RFI 740 / 802 RFI 740 / 770
Tabella per secondo indicatore sussidiario di Tabella per primo indicatore sussidiario di ridu- Tabella indicatrice del punto fi sso di variazione
riduzione velocità. zione velocità. velocità.

38 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 39
