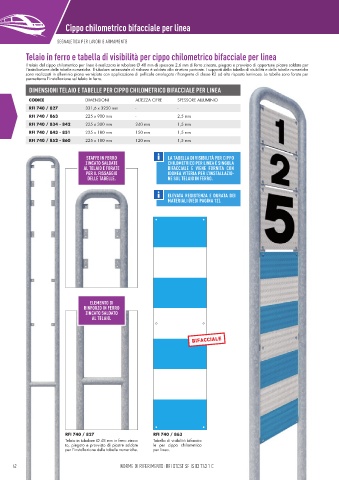

Cippo chilometrico bifacciale per linea

SEGNALETICA PER LAVORI E ARMAMENTO

Telaio in ferro e tabella di visibilità per cippo chilometrico bifacciale per linea

Il telaio del cippo chilometrico per linea è realizzato in tubolare Ø 48 mm di spessore 2,6 mm di ferro zincato, piegato e provvisto di opportune piastre saldate per
l’installazione delle tabelle numeriche. Il tubolare orizzontale di rinforzo è saldato alla struttura portante. I supporti della tabella di visibilità e delle tabelle numeriche
sono realizzati in alluminio piano verniciato con applicazione di pellicola omologata rifrangente di classe R2 ad alta risposta luminosa. Le tabelle sono forate per
sono realizzati in alluminio piano verniciato con applicazione di pellicola omologata rifrangente di classe R2 ad alta risposta luminosa. Le tabelle sono forate per
permetterne l’installazione sul telaio in ferro.
DIMENSIONI TELAIO E TABELLE PER CIPPO CHILOMETRICO BIFACCIALE PER LINEA
CODICE DIMENSIONI ALTEZZA CIFRE SPESSORE ALLUMINIO
RFI 740 / 827 331,6 x 3250 mm - -
RFI 740 / 863 225 x 900 mm - 2,5 mm
RFI 740 / 834 - 842 225 x 300 mm 240 mm 1,5 mm
RFI 740 / 843 - 851 225 x 180 mm 150 mm 1,5 mm
RFI 740 / 852 - 860 225 x 180 mm 120 mm 1,5 mm

STAFFE IN FERRO LA TABELLA DI VISIBILITÀ PER CIPPO
ZINCATO SALDATE CHILOMETRICO PER LINEA È SINGOLA
AL TELAIO E FORATE BIFACCIALE E VIENE FORNITA CON
PER IL FISSAGGIO IDONEA VITERIA PER L’INSTALLAZIO-
DELLE TABELLE. NE SUL TELAIO IN FERRO.

ELEVATA RESISTENZA E DURATA DEI
MATERIALI (VEDI PAGINA 12).

ELEMENTO DI
RINFORZO IN FERRO
ZINCATO SALDATO
AL TELAIO.

RFI 740 / 827 RFI 740 / 863
Telaio in tubolare Ø 48 mm in ferro zinca- Tabella di visibilità bifaccia-
to, piegato e provvisto di piastre saldate le per cippo chilometrico
per l’installazione delle tabelle numeriche. per linea.

42 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 43
