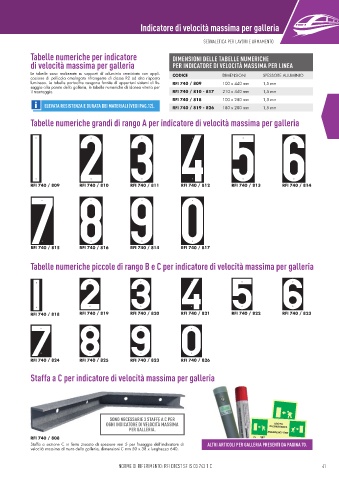

Page 43 - Catalogo_Ferroviario_2025

Indicatore di velocità massima per galleria

SEGNALETICA PER LAVORI E ARMAMENTO

Tabelle numeriche per indicatore DIMENSIONI DELLE TABELLE NUMERICHE
di velocità massima per galleria PER INDICATORE DI VELOCITÀ MASSIMA PER LINEA

Le tabelle sono realizzate su supporti di alluminio verniciato con appli- CODICE DIMENSIONI SPESSORE ALLUMINIO
cazione di pellicola omologata rifrangente di classe R2 ad alta risposta
luminosa. Le tabelle portacifre vengono fornite di opportuni sistemi di fi s- RFI 740 / 809 100 x 440 mm 1,5 mm
saggio alla parete della galleria, le tabelle numeriche di idonea viteria per
il montaggio. RFI 740 / 810 - 817 210 x 440 mm 1,5 mm
RFI 740 / 818 100 x 280 mm 1,5 mm
ELEVATA RESISTENZA E DURATA DEI MATERIALI (VEDI PAG.12). RFI 740 / 819 - 826 180 x 280 mm 1,5 mm

Tabelle numeriche grandi di rango A per indicatore di velocità massima per galleria

RFI 740 / 809 RFI 740 / 810 RFI 740 / 811 RFI 740 / 812 RFI 740 / 813 RFI 740 / 814

RFI 740 / 815 RFI 740 / 816 RFI 740 / 814 RFI 740 / 817

Tabelle numeriche piccole di rango B e C per indicatore di velocità massima per galleria

RFI 740 / 818 RFI 740 / 819 RFI 740 / 820 RFI 740 / 821 RFI 740 / 822 RFI 740 / 823

RFI 740 / 824 RFI 740 / 825 RFI 740 / 823 RFI 740 / 826

Staffa a C per indicatore di velocità massima per galleria

SONO NECESSARIE 3 STAFFE A C PER
OGNI INDICATORE DI VELOCITÀ MASSIMA
PER GALLERIA.
RFI 740 / 808
Staffa a sezione C in ferro zincato di spessore mm 5 per fi ssaggio dell’indicatore di ALTRI ARTICOLI PER GALLERIA PRESENTI DA PAGINA 70.
velocità massima al muro della galleria, dimensioni C mm 50 x 38 x lunghezza 640.

40 NORME DI RIFERIMENTO: RFI DTCST SF IS 03 743 1 C 41
