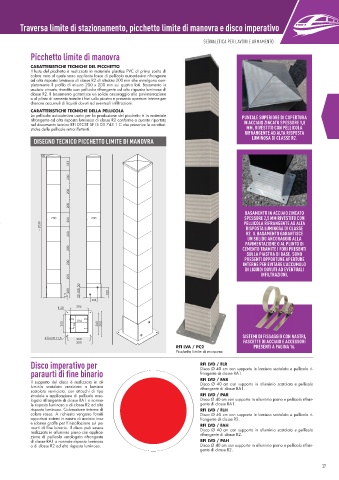

Traversa limite di stazionamento, picchetto limite di manovra e disco imperativo

SEGNALETICA PER LAVORI E ARMAMENTO

Picchetto limite di manovra

CARATTERISTICHE TECNICHE DEL PICCHETTO
Il fusto del picchetto è realizzato in materiale plastico PVC di prima scelta di
colore nero al quale sono applicate fasce di pellicola autoadesiva rifrangente
ad alta risposta luminosa di classe R2 di altezza 200 mm che avvolgono com-
pletamente il profi lo di misura 200 x 200 mm sui quattro lati. Basamento in
acciaio zincato rivestito con pellicola rifrangente ad alta risposta luminosa di
classe R2. Il basamento garantisce un solido ancoraggio alla pavimentazione
o al plinto di cemento tramite i fori sulla piastra e presenta aperture interne per
drenare accumuli di liquidi dovuti ad eventuali infi ltrazioni.
CARATTERISTICHE TECNICHE DELLA PELLICOLA
La pellicola autoadesiva usata per la produzione del picchetto è in materiale PUNTALE SUPERIORE DI COPERTURA
rifrangente ad alta risposta luminosa di classe R2 conforme a quanto riportato IN ACCIAIO ZINCATO SPESSORE 1,8
nel documento tecnico RFI DTCST SF IS 03 743 1 C che prescrive le caratteri- MM, RIVESTITO CON PELLICOLA
stiche delle pellicole retrorifl ettenti.
RIFRANGENTE AD ALTA RISPOSTA
DISEGNO TECNICO PICCHETTO LIMITE DI MANOVRA LUMINOSA DI CLASSE R2.

42
183

200

200

200
BASAMENTO IN ACCIAIO ZINCATO
200 200 200 SPESSORE 2,5 MM RIVESTITO CON
~ 2030 PELLICOLA RIFRANGENTE AD ALTA
RISPOSTA LUMINOSA DI CLASSE
200 R2. IL BASAMENTO GARANTISCE
UN SOLIDO ANCORAGGIO ALLA
PAVIMENTAZIONE O AL PLINTO DI
200 CEMENTO TRAMITE I FORI PRESENTI
SULLA PIASTRA DI BASE. SONO
PRESENTI OPPORTUNE APERTURE
200 INTERNE PER EVITARE L’ACCUMULO
DI LIQUIDI DOVUTI AD EVENTUALI
200 INFILTRAZIONI.
50
200 100 150
2,5 50
105
R 20 205

205 194 194 260 300

SISTEMI DI FISSAGGIO CON NASTRI,
4 fori Ø 11,5 260
300 FASCETTE DI ACCIAIO E ACCESSORI
RFI LVA / PC2 PRESENTI A PAGINA 16.
Picchetto limite di manovra
Disco imperativo per RFI LVD / FLR
paraurti di fine binario Disco Ø 40 cm con supporto in lamiera scatolata e pellicola ri-
frangente di classe RA1.
Il supporto del disco è realizzato in al- RFI LVD / FAR
Disco Ø 40 cm con supporto in alluminio scatolato e pellicola
luminio scatolato verniciato o lamiera rifrangente di classe RA1.
scatolata verniciata, con attacchi di tipo
stradale e applicazione di pellicola omo- RFI LVD / PAR
logata rifrangente di classe RA1 a norma- Disco Ø 40 cm con supporto in alluminio piano e pellicola rifran-
le risposta luminosa o di classe R2 ad alta gente di classe RA1.
risposta luminosa. Colorazione interna di RFI LVD / FLH
colore rosso. A richiesta vengono forniti Disco Ø 40 cm con supporto in lamiera scatolata e pellicola ri-
opportuni sistemi in nastro di acciaio inox frangente di classe R2.
e idonee graffe per l’installazione sul pa- RFI LVD / FAH
raurti di fi ne binario. Il disco può essere Disco Ø 40 cm con supporto in alluminio scatolato e pellicola
realizzato in alluminio piano con applica- rifrangente di classe R2.
zione di pellicola omologata rifrangente
di classe RA1 a normale risposta luminosa RFI LVD / PAH
o di classe R2 ad alta risposta luminosa. Disco Ø 40 cm con supporto in alluminio piano e pellicola rifran-
gente di classe R2.
